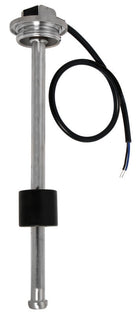

Vertikaler S3-Tankfüllstandssensor mit Gewindeflansch aus AISI 316, 240–33 Ω, 25 cm

Mærke: Osculati SKU: 27.170.25

Preis:
Sonderpreis232,00 kr

Beschreibung

Vertikaler S3-Tankfüllstandssensor mit Gewindeflansch aus AISI 316 ist ein schwimmerbasierter Füllstandsgeber zur Messung des Flüssigkeitsstands in Kraftstoff- und Wassertanks. Diese 25-cm-Variante liefert ein Widerstandssignal von 240–33 Ω und kann sowohl in 12-V- als auch in 24-V-Anlagen verwendet werden.

Der Sensor arbeitet mit einem mechanischen Schwimmer und wandelt den Tankfüllstand in ein elektrisches Widerstandssignal um, das von einem kompatiblen Füllstandsanzeiger abgelesen wird. Die Nennleistung beträgt 0,125 W und die Konstruktion ist gemäß IP65 geschützt. Der dokumentierte Betriebstemperaturbereich liegt zwischen −40 °C und +85 °C.

Die Konstruktion besteht aus rostfreiem Edelstahl AISI 316 für den Einsatz in maritimen Tankanlagen. Der Sensor wird vertikal durch den S3-Gewindeflansch mit 1 1/4"-Außengewinde montiert. Die Sensorlänge beträgt 25 cm, der Durchmesser am Sensorkopf bzw. Flansch beträgt 53,5 mm und das angeschlossene Kabel misst 0,46 ± 0,02 m.

Das 240–33 Ω-Signal ist mit geeigneten Füllstandsanzeigern von Teleflex, Aqua Meter, Vetus, S. Giorgio Sein/Veglia, Beede, Medallion und Datcom sowie Taiwan-Modellen von Wena und dem Instrument 27.160.00 kompatibel. Stellen Sie stets sicher, dass das gewählte Instrument für ein Sensorsignal von 240–33 Ω ausgelegt ist.

Die Sensorfamilie entspricht der EMV-Richtlinie 2014/30/EU sowie EN 61326-1:2013 und den angegebenen EN 61000-6-Normen. Darüber hinaus sind für das Produkt ABYC H-24, USCG 33 CFR 183.590 und ISO 10088 aufgeführt. Bei der Montage in einem Tank mit S5-5-Loch-Flansch kann der Adapter 52.746.10 für den Übergang von S5 auf S3 verwendet werden.

Wichtige Funktionen

Für Kraftstoff- und Wassertanks
Widerstandssignal: 240–33 Ω
Kompatibel mit 12/24-V-Anlagen
Sensorlänge: 25 cm
Edelstahl AISI 316
Vertikale Montage mit S3-Gewindeflansch
Außengewinde: 1 1/4"
IP-Klasse: IP65
Betriebstemperatur: −40 °C bis +85 °C
Kabellänge: 0,46 ± 0,02 m

Wussten Sie?

... dass viele unserer Produkte online bestellt und in unseren Selbstbedienungsläden abgeholt werden können?

Mehr dazu hier: Selbstbedienungsläden

Wussten Sie schon

... dass viele unserer Artikel online bestellt und in unseren Selbstbedienungsshops abgeholt werden können?

Mehr dazu erfahren Sie hier: Selbstbedienungsshops

Alpina Marineudstyr

Fragen zum Produkt?

Schick uns deine Frage. Das Produkt wird automatisch in deiner Nachricht angegeben.

Vertikaler S3-Tankfüllstandssensor mit Gewindeflansch aus AISI 316, 240–33 Ω, 25 cm
Vertikaler S3-Tankfüllstandssensor mit Gewindeflansch aus AISI 316, 240–33 Ω, 25 cm Art.-Nr. 27.170.25

Beschreibung

Produkt: Vertikal S3-tankniveausensor med gevindflange i AISI 316
Serie: S3
Produkttype: Resistiv tankniveausensor med flyder
Anvendelse: Niveaumåling i brændstof- og vandtanke
Volt: 12/24 V
Effekt: 0,125 W
Længde: 25 cm
Udvendig diameter ved sensorhoved/flange: 53,5 mm
Materiale: AISI 316 rustfrit stål
IP-klasse: IP65
Temperatur: −40 °C til +85 °C
Gevind: 1 1/4" udvendigt gevind
Kabellængde: 0,46 ± 0,02 m
Montering: Vertikal montering med gevindforsynet S3-flange
Modstandssignal: 240–33 Ω
Måleprincip: Mekanisk flyder med resistivt udgangssignal
Standard: EN 61326-1:2013; EN 61000-6:2007; EN 61000-6:2007/A1:2011/AC:2012; ABYC H-24; USCG 33 CFR 183.590; ISO 10088
Certificering: Overensstemmelse med EMC-direktiv 2014/30/EU
Kompatibilitet: Niveauinstrumenter til 240–33 Ω signal, herunder Teleflex, Aqua Meter, Vetus, S. Giorgio Sein/Veglia, Beede, Medallion, Datcom, Taiwan-modeller fra Wena og instrument 27.160.00
Medier: Brændstof og vand
Antal: 1 stk.
