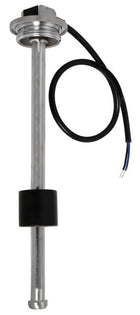

Dieser vertikale Tankfüllstandssensor aus AISI 316 mit S3-Gewinde hat eine Sensorlänge von 35 cm und wird zur Füllstandsmessung in Kraftstoff- und Wassertanks verwendet. Der resistive Sensor hat einen Widerstandsbereich von 0–190 Ω und ist mit 12/24 V-Systemen kompatibel.
Der Sensor besteht aus Edelstahl AISI 316 und verfügt über einen beweglichen Schwimmer um den vertikalen Sensorstab. Die Konstruktion hat einen Kopfdurchmesser von Ø53,5 mm, einen Sensorstab von Ø12,7 mm und einen Schwimmer von ca. Ø35 × 32 mm. Die dokumentierte Toleranz der Sensorlänge beträgt ±5 mm.
Die Montage erfolgt über ein S3-Außengewinde, spezifiziert als BSP 1 1/4". Der Sensor verfügt über zwei Drähte und ein Kabel von 460 ±20 mm. Der schwarze Draht dient als Signal, während der blaue Draht der gemeinsame Anschluss ist. Der Widerstand kann mit einem Multimeter zwischen den beiden Drähten überprüft werden, während der Schwimmer zwischen den Endpositionen bewegt wird.
Die Nennleistung beträgt 125 mW und der maximale Betriebsstrom 300 mA. Der Sensor ist nach IP65 klassifiziert und für eine Arbeitstemperatur von −40 °C bis +85 °C ausgelegt. Die Widerstandsabweichung beträgt ±(R × 1,5 % + 1 Ω).
Die Widerstandskennlinie ist für kompatible Instrumente von Yazaki in der Drei-Draht-Version sowie Faria Europa, VDO, Uflex und Guardian ausgelegt. Der erforderliche Widerstandsbereich des Instruments sollte vor der Installation immer überprüft werden.
Bei der Montage an einem Tank mit S5-Fünflochflansch kann der separate Adapterflansch mit der Art.-Nr. 52.746.10 für den Übergang von S5 auf S3 verwendet werden. Bei der Einrichtung eines separaten S3-Aufnahmeflansches wird eine zentrale Tanköffnung von 50 mm benötigt. Montageflansch, Dichtung, Schrauben und Adapter sind nicht als im Lieferumfang enthalten dokumentiert.
Die Sensorfamilie entspricht ABYC H-24, USCG 33 CFR 183.590 und ISO 10088 sowie den relevanten EMV-Anforderungen der Richtlinie 2014/30/EU.
Wichtige FunktionenVertikale resistive Füllstandsmessung
Für Kraftstoff- und Wassertanks
Widerstandsbereich: 0–190 Ω
Sensorlänge: 35 cm
12/24 V-kompatibel
Edelstahl AISI 316
S3-Gewinde, BSP 1 1/4"
IP65 und −40 °C bis +85 °C
Kabellänge: 460 ±20 mm
Kompatibel mit ausgewählten Yazaki-, Faria Europa-, VDO-, Uflex- und Guardian-Instrumenten
