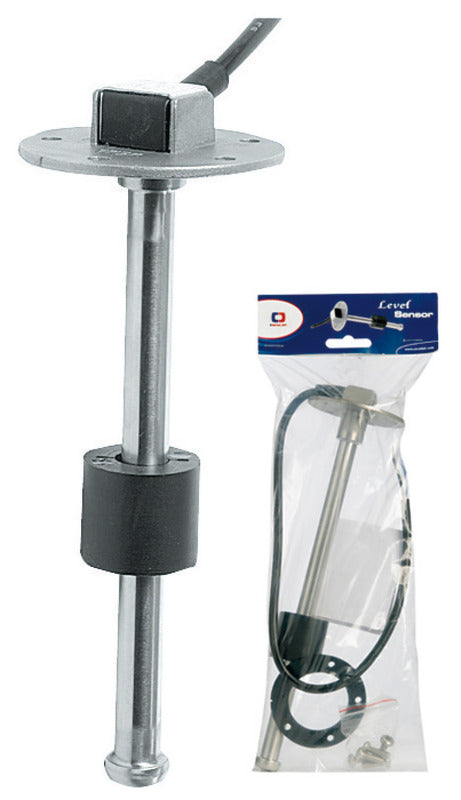

Vertikaler Tankfüllstandssensor aus Edelstahl 316 mit S5-5-Loch-Flansch zur Füllstandsmessung in Wasser- und Kraftstofftanks. Diese Variante hat eine Nennsensorlänge von 100 cm, einen Widerstandsbereich von 0–190 Ohm und kann in 12-V- sowie 24-V-Anlagen eingesetzt werden.

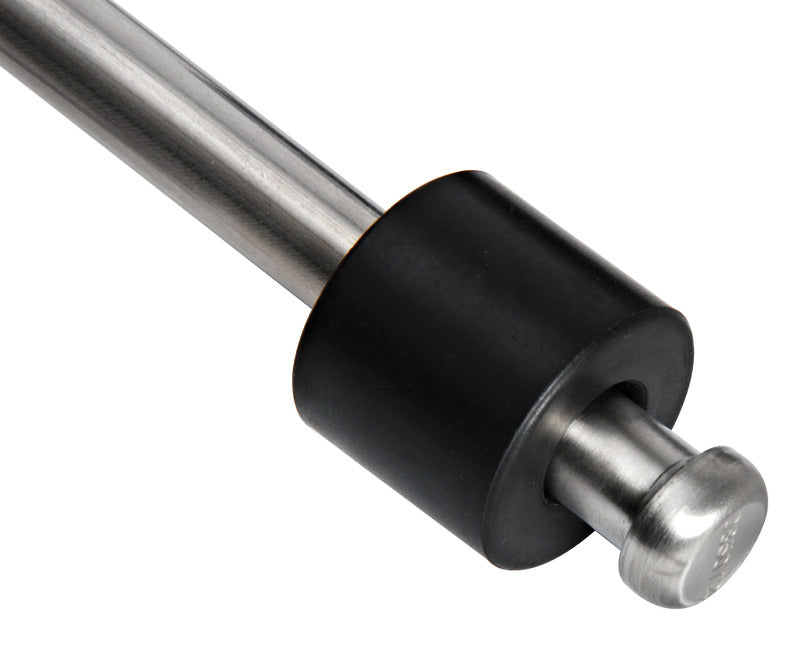

Der Sensor arbeitet mit einem Schwimmer, der sich vertikal entlang des Sensorstabs entsprechend dem Flüssigkeitsstand bewegt. Die Bewegung wird in ein Widerstandssignal umgewandelt, das an ein kompatibles Füllstandsmessgerät gesendet wird, damit der Tankinhalt angezeigt werden kann.
Die Konstruktion besteht aus AISI 316 Edelstahl und ist für Wasser sowie Kraftstoff ausgelegt. Der Sensor wird vertikal im internationalen S5-Flansch des Tanks mit fünf Befestigungslöchern montiert. Die Sensorlänge muss entsprechend der Tiefe des Tanks gewählt werden.
Diese 100-cm-Variante ist kompatibel mit Yazaki 3-Leiter-Instrumenten sowie Instrumenten von Faria Europa, VDO, Uflex und Guardian. Das angeschlossene Instrument muss zur Widerstandskennlinie des Sensors von 0–190 Ohm passen.
Die Sensorfamilie entspricht der RoHS-Richtlinie (EU) 2015/863 zur Änderung der Richtlinie 2011/65/EU sowie der EMV-Richtlinie 2014/30/EU. Die angegebenen EMV-Normen umfassen EN 61326-1:2013, EN 61000-6:2007 und EN 61000-6:2007/A1:2011/AC:2012.
Andere Sensorlängen können auf Anfrage bei einer Mindestbestellmenge von 20 Stück gefertigt werden.
Wichtige FunktionenVertikaler Schwimmersensor für Tankfüllstand
Für Wasser- und Kraftstofftanks
Nennsensorlänge: 100 cm
Widerstandsbereich: 0–190 Ohm
Universal für 12/24 V
AISI 316 Edelstahl

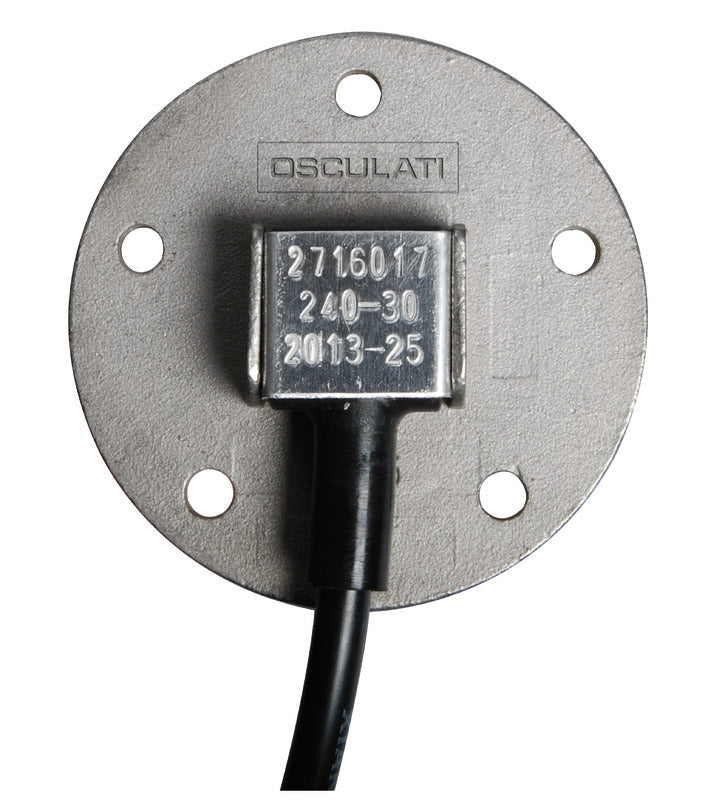

S5-Flansch mit fünf Befestigungslöchern
Kompatibel mit ausgewählten Instrumenten von Yazaki, Faria Europa, VDO, Uflex und Guardian
