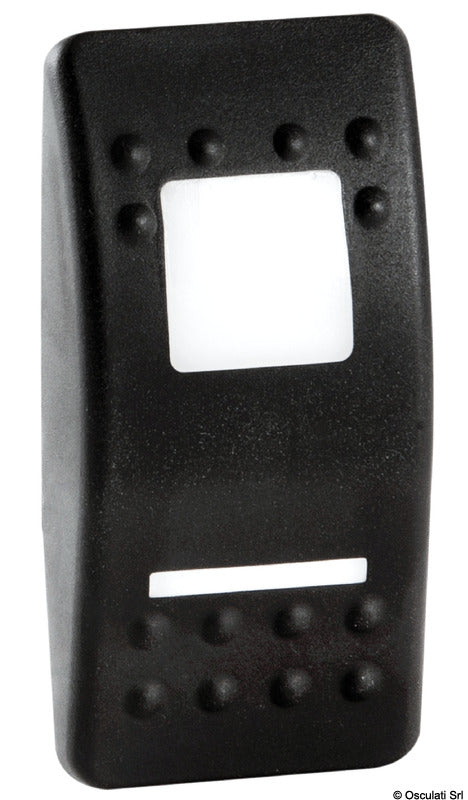

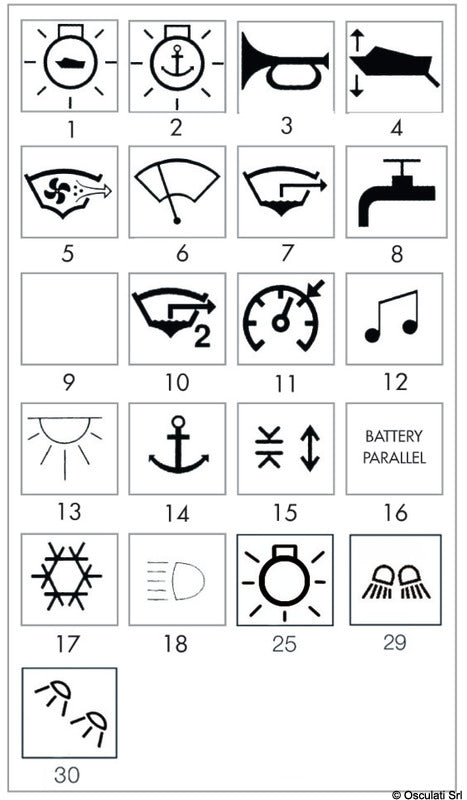

Denne vippeknap med belyst funktionssymbol er en separat kontaktknap til Marina R II-kontakter. Variant nr. 18 har et fjernlys-/projektørsymbol, der gør den velegnet til tydelig mærkning af betjeningen til fjernlys, projektør eller søgelys.
Vippeknappen er fremstillet af polycarbonat og har en stiv overflade. Den leveres uden kontaktlegeme og monteres på et separat Marina R II-kontaktlegeme, som vælges efter den ønskede elektriske kontaktfunktion.
Funktionssymbolet er udformet til bagbelysning fra LED'en i et kompatibelt kontaktlegeme. Marina R II-kontaktlegemer med LED kan desuden have en separat aktiveringsindikator, som lyser gennem åbningen under symbolet, når den tilsluttede funktion aktiveres. Lyskilderne sidder i kontaktlegemet og ikke i selve vippeknappen.
Vippeknappen er kompatibel med Marina R II-kontakter, men ikke med Marina R-kontakter solgt til og med februar 2021. Ved udskiftning i en eksisterende installation skal kontaktserien derfor kontrolleres før bestilling.
Marina R II-kontaktlegemerne med varenr. 14.298.01–14.298.07 omfatter forskellige kontaktfunktioner og terminalkonfigurationer. Det relevante kontaktlegeme skal vælges ud fra det elektriske kredsløbs behov. Rammedelene 14.197.21, 14.197.22, 14.197.23 og 14.197.31 kan anvendes til panelopbygning omkring den kompatible kontaktserie.
En alternativ vippeknap med samme symbol nr. 18 findes som varenr. 14.299.18. Denne alternative variant har en semistiv, skridsikker polycarbonatoverflade med sort polyurethanbelægning og må ikke forveksles med denne stive variant.
Vigtige funktionerSeparat vippeknap til Marina R II-kontakter
Belyst funktionssymbol nr. 18
Symbol til fjernlys, projektør eller søgelys
Stiv overflade af polycarbonat
Monteres på et separat kontaktlegeme
Kontaktlegeme medfølger ikke
Ikke kompatibel med Marina R-kontakter solgt til og med februar 2021
