Diese Federkraft-Verbindungsklemme mit Betätigungshebel aus der WAGO 221-Serie ist das Modell 221-613 mit drei Leiteranschlüssen zum Verbinden und Verteilen von eindrähtigen, mehrdrähtigen und feindrähtigen Kupferleitern. Sie verarbeitet Leiterquerschnitte von 0,5 bis 6 mm², und alle drei Klemmstellen sind elektrisch auf das gleiche Potenzial geschaltet. Die Packung enthält 30 Stück.

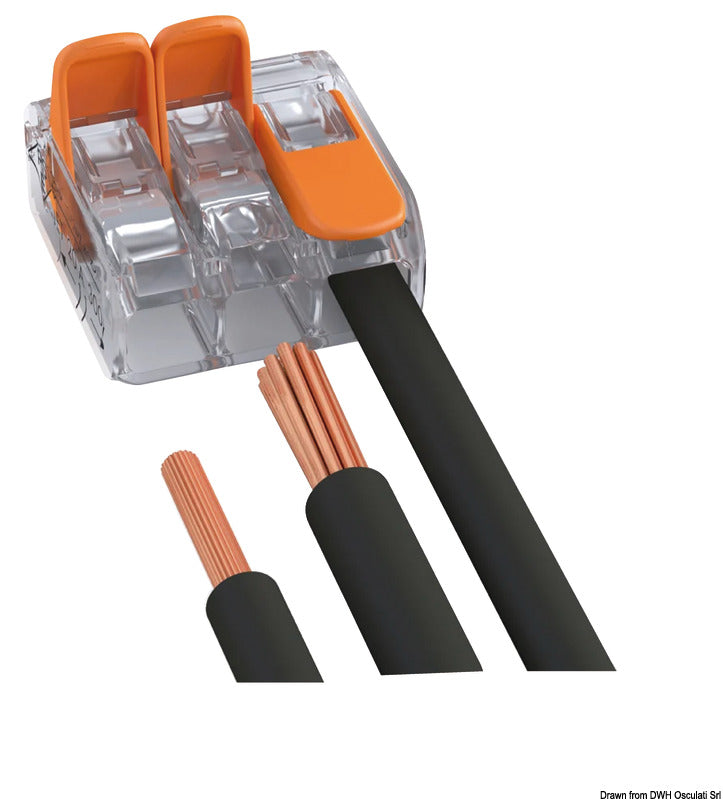

Die CAGE CLAMP®-Technologie und die orangen Betätigungshebel ermöglichen einen werkzeuglosen Anschluss und das Wiederöffnen der Verbindung. Isolieren Sie den Leiter 12–14 mm ab, heben Sie den Betätigungshebel an, führen Sie den Leiter bis zum Anschlag ein und senken Sie den Hebel wieder ab. Feindrähtige Leiter können ohne Aderendhülsen angeschlossen werden, während das transparente Gehäuse eine visuelle Kontrolle der Leiterposition ermöglicht.
Gemäß IEC/EN ist die Verbindungsklemme für 450 V und 41 A bei einer Bemessungsstoßspannung von 4 kV (Überspannungskategorie II, Verschmutzungsgrad 2) ausgelegt. Nach UL 486C betragen die Bemessungsdaten 600 V und 30 A in Use Group C. Die maximale Umgebungstemperatur beträgt +85 °C, die Dauergebrauchstemperatur liegt bei 105 °C, und die Temperaturkennzeichnung ist T85.
Das Gehäuse besteht aus transparentem Polycarbonat mit orangen Betätigungshebeln und besitzt die Brandklasse UL 94 V-2. Eine einzelne Verbindungsklemme misst 22,9 mm in der Breite, 10,1 mm in der Höhe und 21,1 mm in der Tiefe und wiegt 4 g. Die Leiter werden seitlich eingeführt.
Zu den Normen und Zulassungen zählen IEC 60998, EN 60998, UL 486C und UL 467 sowie CB-, ENEC- und cULus-Zulassungen. Das Produkt verfügt zudem über Schiffbauzulassungen von ABS, DNV GL und Lloyd’s Register und ist ausnahmslos RoHS-konform. Überprüfen Sie bei projektspezifischen Anwendungen die aktuellen Zertifizierungsanforderungen.
Die Verbindungsklemme kann vor oder nach dem Einsetzen in einen kompatiblen Befestigungsadapter verwendet werden. WAGO 221-510, Art.-Nr. 14.286.51, ist der passende Befestigungsadapter für die 6 mm²-Ausführungen und kann auf eine DIN-Tragschiene 35 oder mit Schrauben auf einer ebenen Fläche montiert werden. Die Installation muss spannungsfrei durch eine Elektrofachkraft und innerhalb der elektrischen und thermischen Grenzen des Produkts erfolgen.
Wichtige MerkmaleDrei elektrisch verbundene Leiteranschlüsse
Für eindrähtige, mehrdrähtige und feindrähtige Kupferleiter
Leiterquerschnitt: 0,5–6 mm² / 20–10 AWG
Werkzeugloser CAGE CLAMP®-Anschluss mit Betätigungshebel
IEC/EN-Bemessungsdaten: 450 V und 41 A
Abisolierlänge: 12–14 mm
Transparentes Gehäuse zur visuellen Kontrolle
Max. Umgebungstemperatur: +85 °C
Schiffbauzulassungen von ABS, DNV GL und Lloyd’s Register
Packung mit 30 Stück.
