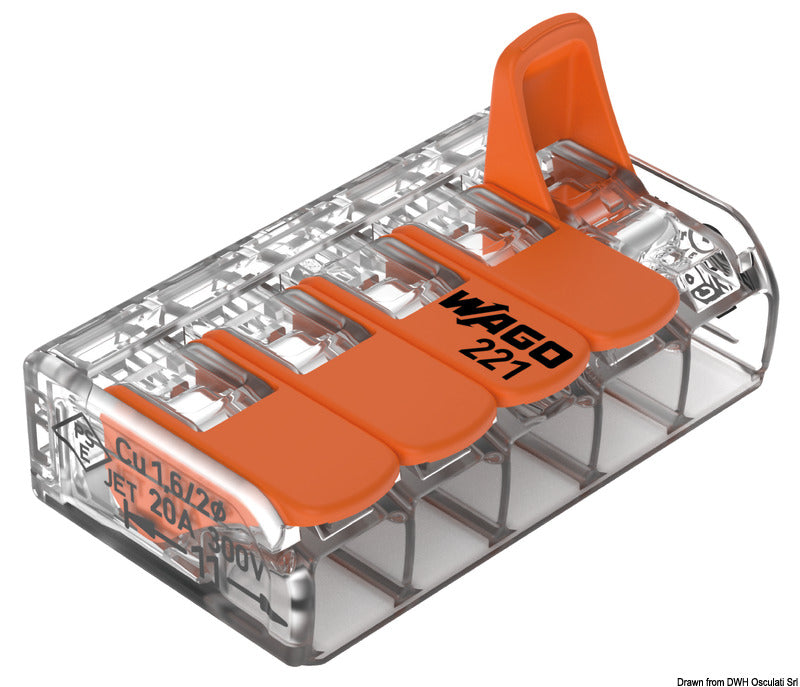

Diese WAGO 221 Hebelklemme ist das Modell 221-615 für die werkzeuglose Verbindung von bis zu fünf Kupferleitern. Sie unterstützt ein-, mehr- und feindrähtige Leiter mit einem Querschnitt von 0,5–6 mm² und wird in einer Packung mit 15 Stück geliefert.
Jede Leitereinführung verfügt über einen eigenen Betätigungshebel. Heben Sie den Hebel an, führen Sie den abisolierten Leiter seitlich ein und drücken Sie den Hebel wieder nach unten. Die CAGE CLAMP®-Technologie ermöglicht das Anschließen und Lösen von Leitern ohne Spezialwerkzeug. Die empfohlene Abisolierlänge beträgt 12–14 mm.
Die fünf Anschlusspunkte sind intern auf einem gemeinsamen elektrischen Potenzial verbunden und fungieren daher nicht als fünf elektrisch getrennte Klemmen. Unterschiedliche unterstützte Leitertypen und Querschnitte können kombiniert werden, solange jeder Kupferleiter im Bereich von 0,5–6 mm² bzw. 20–10 AWG liegt.
Die elektrischen IEC-Daten betragen 450 V, 41 A und 4 kV Bemessungsstoßspannung bei Überspannungskategorie II und Verschmutzungsgrad 2. Die separaten UL-Daten für Use Group C liegen bei 600 V und 30 A. Die maximale Umgebungstemperatur beträgt 85 °C bei einer Temperaturkennzeichnung von T85, während die angegebene Dauergebrauchstemperatur 105 °C beträgt.
Die Klemme hat ein transparentes Gehäuse und orangefarbene Betätigungshebel. Sie misst 36,7 mm in der Breite, 10,1 mm in der Höhe und 21,1 mm in der Tiefe und hat ein Nettogewicht von 7,1 g pro Stück. Die Brandklasse ist UL 94 V-2 und das Produkt ist RoHS-konform.
Das Produkt ist eine lose Klemme. Für eine feste Montage kann der separate WAGO-Befestigungsadapter 221-510 verwendet werden; dieser ist unter der Artikel-Nr. 14.286.51 erhältlich. Der Adapter kann waagerecht oder senkrecht auf einer Tragschiene (DIN 35) oder mittels Schrauben auf einer ebenen Fläche befestigt werden, wobei die Leiter sowohl vor als auch nach der Platzierung im Adapter angeschlossen werden können.
Wichtige FunktionenFünf Leitereinführungen auf einem gemeinsamen Potenzial
Für ein-, mehr- und feindrähtige Kupferleiter
Leiterquerschnitt: 0,5–6 mm² / 20–10 AWG
Werkzeugloser CAGE CLAMP®-Anschluss mit separaten Betätigungshebeln
Abisolierlänge: 12–14 mm
IEC-Rating: 450 V und 41 A
UL Use Group C: 600 V und 30 A
Max. Umgebungstemperatur: 85 °C / T85
Transparentes Gehäuse mit orangefarbenen Betätigungshebeln
Packung mit 15 Stück.
