Diese WAGO 221 Inline-Verbindungsklemme, Modell 221-2411, verbindet zwei Kupferleiter direkt in Verlängerung miteinander. Die Packung enthält 60 Klemmen. Sie ist für eindrähtige, mehrdrähtige und feindrähtige Leiter ausgelegt und wird werkzeuglos über einen separaten Hebel an jeder Leiteranschlussstelle bedient.

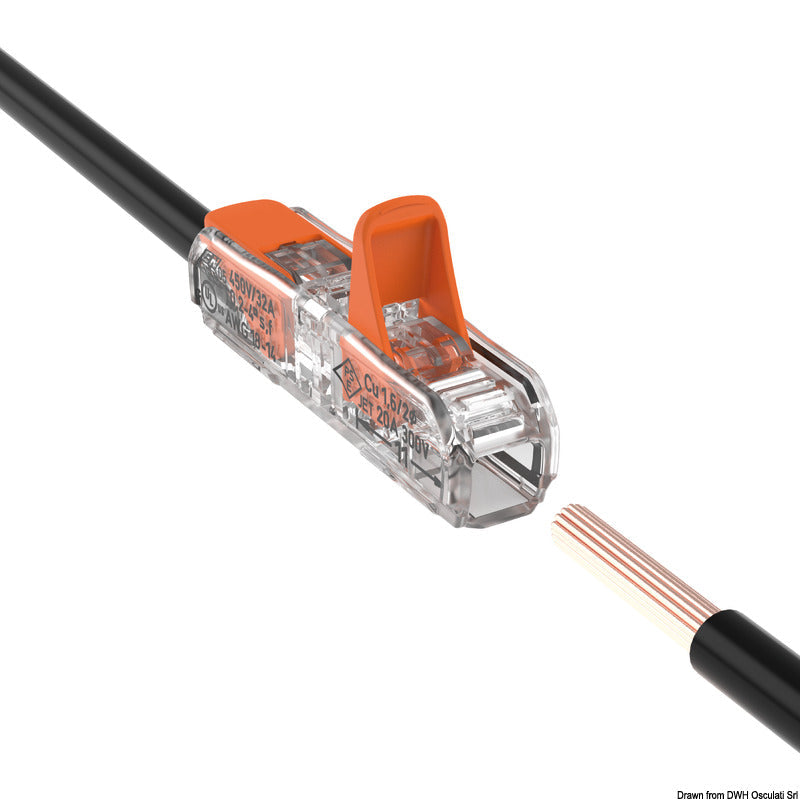

Die Installation erfolgt durch das Anheben des Hebels, das Abisolieren des Leiters auf 11 mm und das Einführen bis zum Anschlag in der Klemme. Der Hebel wird dann nach unten gedrückt, sodass der Leiter mittels CAGE CLAMP®-Klemmtechnik fixiert wird. Das transparente Gehäuse und die Abdeckung ermöglichen eine visuelle Kontrolle der Leiterposition, während die orangefarbenen Hebel deutlich sichtbar und einfach zu bedienen sind.
Die Klemme hat einen gesamten Leiterbereich von 0,2–4 mm². Eindrähtige Kupferleiter können 0,2–4 mm², mehrdrähtige Kupferleiter 0,2–2,5 mm² und feindrähtige Kupferleiter 0,2–4 mm² groß sein. Die elektrischen Bemessungsdaten nach EN 60664 betragen 450 V, 32 A und 4 kV Stoßspannungsfestigkeit bei Überspannungskategorie II und Verschmutzungsgrad 2. Die UL-Daten für Use Group C liegen bei 600 V und 20 A.
Die Klemme selbst misst 35,5 mm in der Länge, 8,1 mm in der Breite und 8,9 mm in der Höhe. Das Gehäuse besteht aus transparentem Polycarbonat mit der Brandklasse UL 94 V-2, und jede Klemme wiegt 2,3 g. Die maximale Umgebungstemperatur beträgt 85 °C mit T85-Kennzeichnung. Der kontinuierliche Betriebstemperaturbereich ist separat mit −60 bis +105 °C angegeben.
Die 221-2411 ist für Marineanwendungen von ABS, Lloyd’s Register und PRS nach EN 60998 zugelassen. Die Klemme verfügt zudem über eine CCA/DEKRA-Zulassung, eine cULus-Listung nach UL 486C sowie eine UL-Zulassung nach UL 467. Das Produkt ist RoHS-konform ohne Ausnahmen.
Installation und Zubehör
Kompatible Gelboxen für den Feuchtigkeitsschutz umfassen WAGO 207-1372, 207-1373 und 207-1375. Kompatible Befestigungsträger finden sich in den Serien 221-250x, 221-251x, 221-252x und 221-253x mit einer bis fünf Positionen, je nach Trägermodell. Die Klemme selbst ist nicht als wasserdicht zertifiziert.
Die Installation darf nur von qualifiziertem Personal und im spannungs- sowie lastfreien Zustand durchgeführt werden. Verwenden Sie den korrekten Leitertyp und Leiterquerschnitt, halten Sie die Abisolierlänge ein und führen Sie den Leiter immer vollständig bis zum Anschlag ein. Beschädigte oder verschmutzte Klemmen dürfen nicht verwendet werden.
Wichtige FunktionenInline-Verbindung für 2 Kupferleiter
Eindrähtige Leiter: 0,2–4 mm²
Mehrdrähtige Leiter: 0,2–2,5 mm²
Feindrähtige Leiter: 0,2–4 mm²
Werkzeuglose Bedienung mit Hebeln
CAGE CLAMP®-Klemmtechnik
Transparentes Gehäuse zur visuellen Kontrolle
Abisolierlänge: 11 mm
Bemessungsdaten: 450 V und 32 A nach EN 60664
Marinezulassungen von ABS, Lloyd’s Register und PRS
