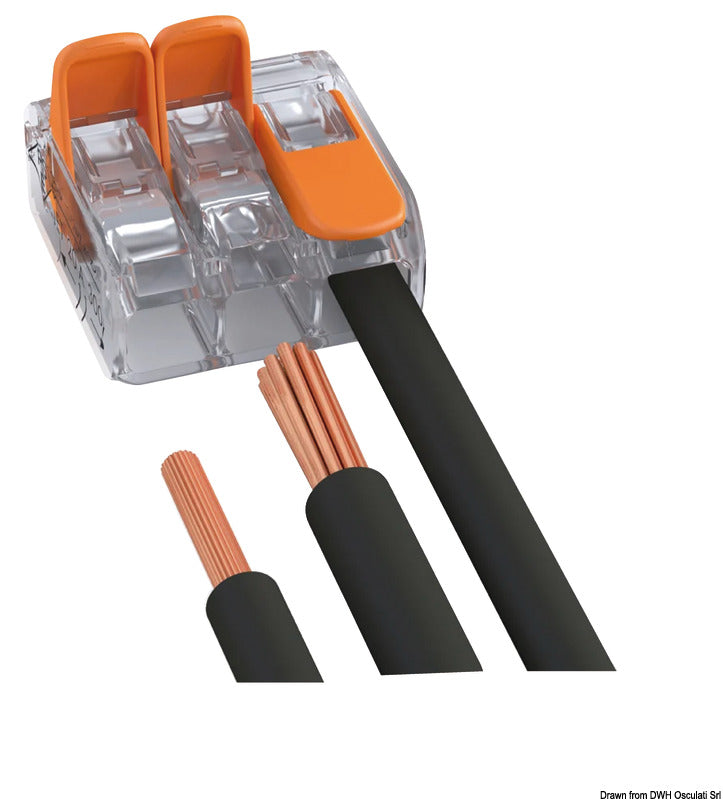

Diese WAGO 221 Verbindungsklemme mit Betätigungshebeln ist eine 3-Leiter-Verbindungsklemme für den sicheren und werkzeuglosen Anschluss von Kupferleitern. Die Variante 221-413 ist für eindrähtige, mehrdrähtige und feindrähtige Leiter mit einem zertifizierten Gesamtleiterbereich von 0,14–4 mm² ausgelegt. Die Packung enthält 50 Verbindungsklemmen.
Der Anschluss erfolgt durch das Anheben des orangefarbenen Betätigungshebels, das Einführen des 11 mm abisolierten Leiters bis zum Anschlag und das Herunterdrücken des Hebels, bis dieser bündig mit dem Gehäuse abschließt. Die CAGE CLAMP®-Technologie fixiert den Leiter werkzeuglos, während das transparente Gehäuse eine visuelle Überprüfung der Leiterposition ermöglicht. Die Verbindungsklemme darf nicht unter Spannung oder Last betätigt werden.
Alle drei Anschlusspunkte sind intern auf ein gemeinsames elektrisches Potenzial geschaltet. Die nominalen IEC/EN-Daten betragen 450 V und 32 A bei einer Bemessungsstoßspannung von 4 kV. Die separaten UL-Daten für Use Group C betragen 600 V und 20 A.
Das Gehäuse besteht aus transparentem Polycarbonat mit orangefarbenen Betätigungshebeln und weist die Brandschutzklasse UL 94 V-2 auf. Jede Verbindungsklemme misst 18,8 mm in der Breite, 8,4 mm in der Höhe und 18,8 mm in der Tiefe und wiegt 2,5 g. Die maximale Umgebungstemperatur beträgt 85 °C bei einer Temperaturbewertung von T85, während die zertifizierte maximale Dauergebrauchstemperatur 105 °C beträgt.
Die Verbindungsklemme erfüllt unter anderem die Normen EN 60998, EN 60669, UL 486C und UL 467. Zu den Marinezulassungen gehören ABS, DNV GL und Lloyd’s Register. Das Produkt ist zudem ausnahmslos RoHS-konform.
Die Verbindungsklemme ist kompatibel mit Befestigungsadaptern für die 4 mm²-Modelle der 221-Serie. Der Befestigungsadapter 221-500, Art.-Nr. 14.286.50, kann für diese Variante verwendet und auf DIN-Tragschienen oder mittels Schrauben auf einer ebenen Fläche montiert werden. Die Leiter können sowohl vor als auch nach dem Einsetzen in den Adapter angeschlossen und gelöst werden.
Wichtige Merkmale3 intern verbundene Anschlusspunkte
Für eindrähtige, mehrdrähtige und feindrähtige Kupferleiter
Leiterquerschnitt: 0,14–4 mm²
Werkzeugloser CAGE CLAMP®-Anschluss mit Betätigungshebeln
Abisolierlänge: 11 mm
Nominale IEC/EN-Daten: 450 V und 32 A
Transparentes Polycarbonatgehäuse mit orangefarbenen Hebeln
Max. Umgebungstemperatur: 85 °C
Marinezugelassen durch ABS, DNV GL und Lloyd’s Register
Packung mit 50 Stück.
