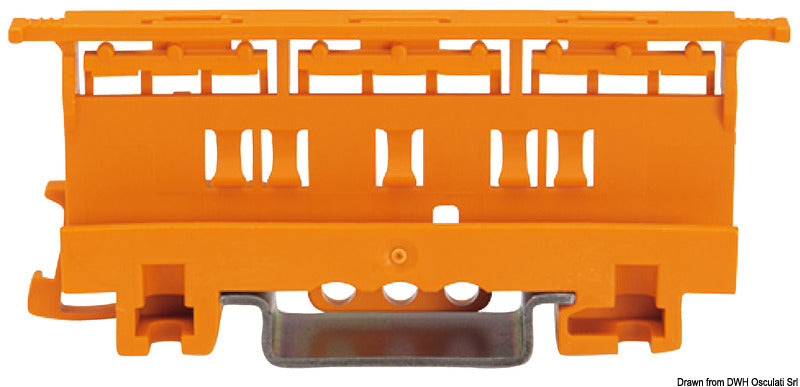

Dieser WAGO 221-Serie Montageträger, Modell 221-500, ist ein mechanisches Montagezubehör für die 4 mm²-Verbindungsklemmen der Serie. Der Träger fixiert die Verbindungsklemmen in Elektroinstallationen und ermöglicht eine organisierte Montage auf einer DIN-Tragschiene oder einer ebenen Fläche.
Der Träger ist kompatibel mit WAGO 221-412, 221-413 und 221-415, das heißt Verbindungsklemmen mit 2, 3 bzw. 5 Leiterplätzen für Leiter bis 4 mm². Die Verbindungsklemmen können waagerecht oder senkrecht platziert werden, und die Leiter können sowohl vor als auch nach dem Einsetzen der Klemme in den Träger angeschlossen oder gelöst werden.
Die Montage kann durch direktes Aufschnappen des Trägers auf eine DIN-35-Tragschiene oder durch Anschrauben auf einer ebenen Fläche erfolgen. Der gewinkelte DIN-Tragschienenadapter WAGO 222-510 kann zudem zusammen mit dem Träger verwendet werden, wenn die Installation diese Montagelösung erfordert.
Der Träger ist orange und besteht aus dem Isolierstoff PA 66. Die Breite beträgt 17,5 mm, die Tiefe 77,6 mm und die Höhe 25,5 mm, gemessen ab der Oberkante der DIN-35-Tragschiene. Das Produktgewicht beträgt 9,57 g.
Der Isolierstoff besitzt die Brandschutzklasse UL 94 V-0 und eine Brandlast von 0,294 MJ. Das Produkt ist RoHS-konform und die angegebene maximale Umgebungstemperatur für den Einsatz beträgt 85 °C.
Wichtige FunktionenMontageträger für WAGO 221-Serie 4 mm²-Verbindungsklemmen
Kompatibel mit 221-412, 221-413 und 221-415
Für 2-, 3- und 5-Leiter-Verbindungsklemmen
Schnappmontage auf DIN-35-Tragschiene
Auf ebener Fläche verschraubbar
Ermöglicht waagerechte oder senkrechte Platzierung der Verbindungsklemmen
Oranger Isolierstoff aus PA 66
Brandschutzklasse UL 94 V-0 und RoHS-konform
