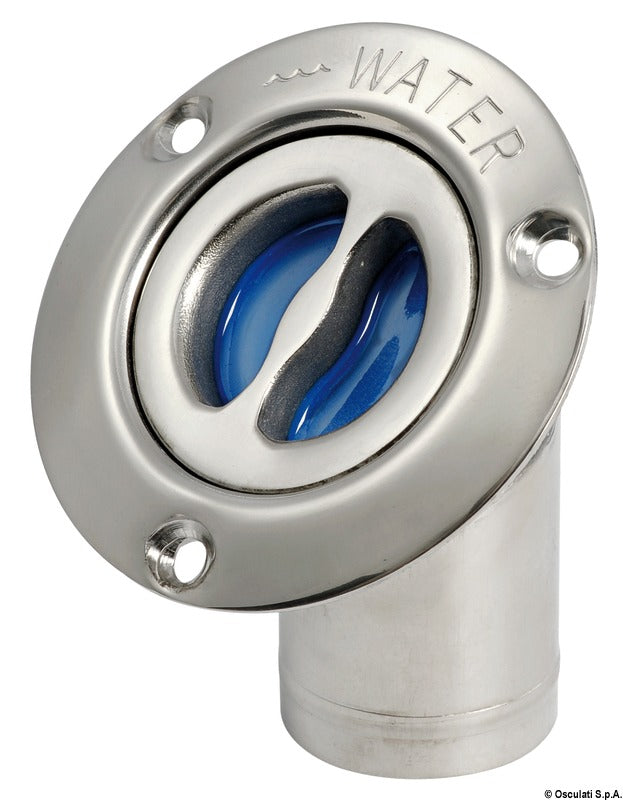

45°-gewinkelter Deckeleinfüllstutzen aus hochglanzpoliertem Edelstahl zum Befüllen des Wassertanks an Bord. Der Einfüllstutzen ist mit WATER gekennzeichnet und verfügt über einen Ø38 mm Schlauchstutzen zum Anschluss eines Ø38 mm Einfüllschlauchs.
Der Schlauchanschluss ist um 45° zur Vertikalen abgewinkelt. Die Konstruktion ist für Installationen vorgesehen, bei denen das Deck oder die Montagefläche geneigt ist und ein gerader Stutzen daher keine zweckmäßige Schlauchführung ermöglicht.
Der Deckeleinfüllstutzen ist aus hochglanzpoliertem Edelstahl gefertigt und für die bündige Montage im Deck konzipiert. Der präzisionsgegossene Deckel verfügt über einen integrierten Öffnungsgriff, der im geschlossenen Zustand bündig mit dem Deckel abschließt. Eine Sicherungskette hält den Deckel während des Befüllvorgangs fest, damit er nicht verloren geht.
Der Flansch hat einen Nenndurchmesser von 80 mm, während der maximale Frontdurchmesser 83 mm beträgt. Der Einbauteil hinter der Frontplatte hat einen Durchmesser von 53 mm. Die Montage erfolgt durch drei Ø5,1 mm Bohrungen auf einem Lochkreis von 69 mm. Die horizontale Gesamtausdehnung hinter der Flanschebene beträgt 78 mm, und die Front-/Flanschplatte hat eine axiale Stärke von 5 mm.
Der Außenring ist mit WATER gekennzeichnet und die Griff-/Einsatzteile sind zur deutlichen Kennzeichnung des Wassereinfüllstutzens blau. Sollte die Installation einen geraden Stutzen erfordern, ist eine WATER-Variante mit Ø38 mm Anschluss unter der Artikel-Nr. 20.467.02 erhältlich.
Wichtige MerkmaleZum Befüllen des Wassertanks
WATER-Kennzeichnung mit blauen Griff-/Einsatzteilen
45°-gewinkelter Ø38 mm Schlauchstutzen
Hochglanzpolierter Edelstahl
Bündig montierter, präzisionsgegossener Deckel
Integrierter, bündiger Öffnungsgriff
Sicherungskette für den Deckel
Nennflanschdurchmesser: 80 mm
Drei Ø5,1 mm Montagelöcher auf einem 69 mm Lochkreis
