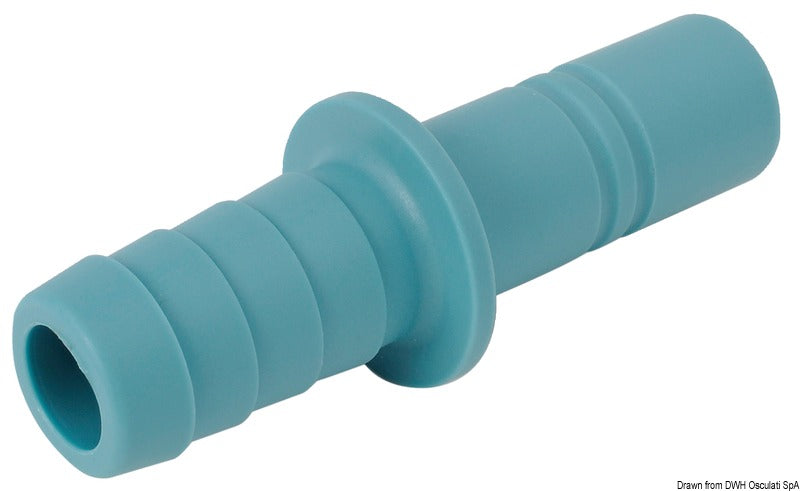

Dieser Schlauchtüllenadapter von Whale ist ein gerader Übergang zwischen dem Whale Quick Connect 15 mm-System und einem flexiblen Schlauch mit 16 mm oder 5/8" Innendurchmesser. Er ist für marine Wasserinstallationen vorgesehen, bei denen ein 15 mm-Rohrsystem mit einem vorhandenen flexiblen Schlauch verbunden werden muss.
Die Adapterseite ist als Stecknippel ausgeführt, der in eine kompatible Whale Quick Connect 15 mm-Buchse eingeführt wird. Die Schlauchseite verfügt über eine Tülle für den flexiblen Schlauch. Die Variante hat kein Gewinde und ist daher nicht mit den BSP- und NPT-Adaptern der Serie zu verwechseln.
Das Quick Connect-System ermöglicht eine werkzeuglose Montage und kann demontiert und wiederverwendet werden, ohne dass Verbindungsteile ausgetauscht werden müssen. Der Stecknippel wird in die Buchse eingeführt, während die Demontage durch Eindrücken des grauen Kragens und Herausziehen des Adapters erfolgt. Die Double Gripper-Konstruktion des Systems sichert die Verbindung ohne separate Rohreinsätze, Sicherungsclips oder Sicherheitsklammern auf der Quick Connect-Seite.
Der Adapter besteht aus glasfaserverstärktem Polypropylen. Die maximalen Betriebsbedingungen des Quick Connect-Systems betragen 12 bar bei 20 °C für Kaltwasser und 6 bar bei 65 °C für Warmwasser. Die Grenzwerte gelten für das System und dürfen die zulässigen Werte für den angeschlossenen Schlauch oder die übrigen Komponenten der Installation nicht überschreiten.
Das Produkt entspricht den Whale-Nummern WX1597 und WX1597B. Das Suffix B bezeichnet eine Bulk-/OEM-Verpackung. Auf den Quick Connect-Fittingsbereich wird eine 10-jährige Garantie gewährt, abhängig von den geltenden lokalen Garantie- und Reklamationsbedingungen.
Wichtige FunktionenGerader Übergang von Whale Quick Connect 15 mm auf flexiblen Schlauch
Für 16 mm oder 5/8" Schlauchinnendurchmesser
Stecknippel für kompatible Quick Connect-Buchse
Schlauchtülle ohne Gewinde
Werkzeuglose Montage und Demontage
Double Gripper-Halterung ohne separate Sicherungsclips
Glasfaserverstärktes Polypropylen
Max. 12 bar bei 20 °C und 6 bar bei 65 °C
