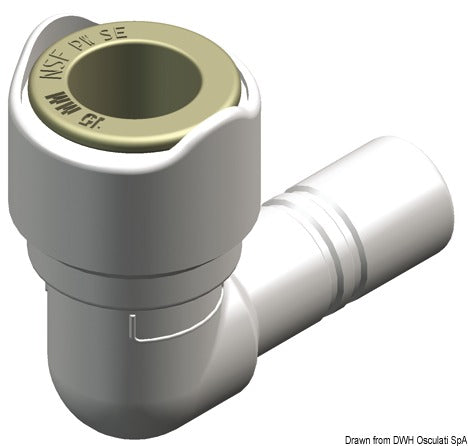

Dieser Whale Quick Connect 15 mm Steckwinkel 90° ist ein aus einem Stück gefertigter Fittings für Whale Quick Connect/WX15-Wasserinstallationen. Er verbindet ein 15-mm-Halbstarrrohr mit einem kompatiblen 15-mm-Buchsenanschluss und ändert dabei die Rohrführung um 90°.
Der Fitting verfügt über einen 15-mm-Push-Fit-Buchsenanschluss und ein 15-mm-Steckende. Die Double-Gripper-Konstruktion hält das Rohr unter Druck fest, während der stabil sitzende O-Ring für die Abdichtung sorgt. Separate Sicherungsclips sind nicht erforderlich.
Der Fitting besteht aus glasfaserverstärktem Polypropylen und kann in Warm- und Kaltwasserinstallationen sowie in Salzwassersystemen verwendet werden. Der maximale Betriebsdruck beträgt 12 bar bei 20 °C und 6 bar bei 65 °C. Die maximal dokumentierte Wassertemperatur liegt bei 65 °C.
Die Montage erfolgt ohne Spezialwerkzeug: Das Rohr wird gerade und sauber abgeschnitten und bis zum zweiten internen Anschlag in den Fitting geschoben. Zur Demontage wird der Lösering in Richtung des Fittings gedrückt, während das Rohr herausgezogen wird. Der Fitting kann gelöst und ohne Ersatzteile wiederverwendet werden.
Die Komponente ist passend für Whale Quick Connect/System 15 mit 15-mm-Halbstarrrohren und kompatiblen 15-mm-Buchsenanschlüssen. Die Herstellernummern sind WX1522B und WX1522. Einzeln geliefert.
Wichtige Funktionen90°-Steckwinkel für 15-mm-Rohrsysteme
Ein 15-mm-Push-Fit-Buchsenanschluss und ein 15-mm-Steckende
Werkzeugfreie Montage und Demontage
Double-Gripper-Haltesystem und stabiler O-Ring
Glasfaserverstärktes Polypropylen
Max. 12 bar bei 20 °C
Max. 6 bar bei 65 °C
Für Warmwasser-, Kaltwasser- und Salzwassersysteme
