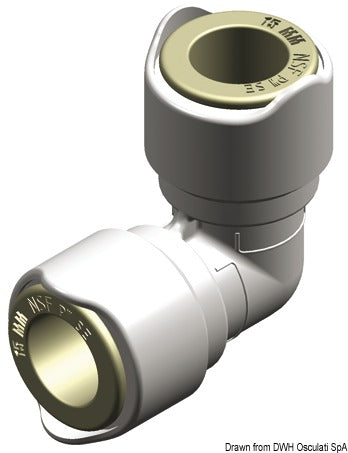

Denne Whale Quick Connect 90° vinkelkobling 15 mm forbinder to rør med 15 mm udvendig diameter og ændrer rørføringen 90°. De to tilslutninger har samme størrelse, og modellen betegnes derfor Equal Elbow 15 mm.
Vinkelkoblingen er beregnet til Whale Quick Connect-rørsystemer i tryksatte varme og kolde ferskvandsinstallationer på både og i fritidskøretøjer. Den kan anvendes sammen med Whale-plastrør og kompatible rillede tilslutningsstudse inden for systemets dokumenterede tryk- og temperaturgrænser.
Begge ender anvender værktøjsfri push-fit-montering uden gevind, lim, gevindtape, slangeklemmer eller separate låseclips. Røret skæres rent og vinkelret og skubbes helt ind til koblingens andet interne stop. Ved afmontering presses den grå udløserkrave ind mod koblingshuset, mens røret trækkes ud. Koblingen kan derefter genbruges.
Double Gripper-konstruktionen fastholder røret under tryk, mens en intern støttering holder O-ringen på plads. En rørunderstøttende krave reducerer risikoen for lækage ved montering tæt på rørbøjninger, og den udvendige muffe beskytter udløserkraven mod utilsigtet frigørelse. Det helstøbte koblingshus er fremstillet af plast.
Det maksimale dokumenterede tryk er 12 bar ved 20 °C og 6 bar ved 65 °C. Den maksimale dokumenterede varmtvandstemperatur er 65 °C. Producentnumrene er WX1503B for bulkudgaven og WX1503 for den detailpakkede udgave. Til et rent, vinkelret rørsnit kan Whale-rørskærer WX7950 eller WX7951 anvendes.
Vigtige funktioner90° vinkelkobling med to ens 15 mm tilslutninger
Til rør med 15 mm udvendig diameter
Quick Connect push-fit-montering uden gevind
Ingen lim, slangeklemmer eller separate låseclips
Kan afmonteres og genbruges
Maks. 12 bar ved 20 °C
Maks. 6 bar ved 65 °C
Til varme og kolde ferskvandsinstallationer
Producentnr. WX1503B og WX1503
