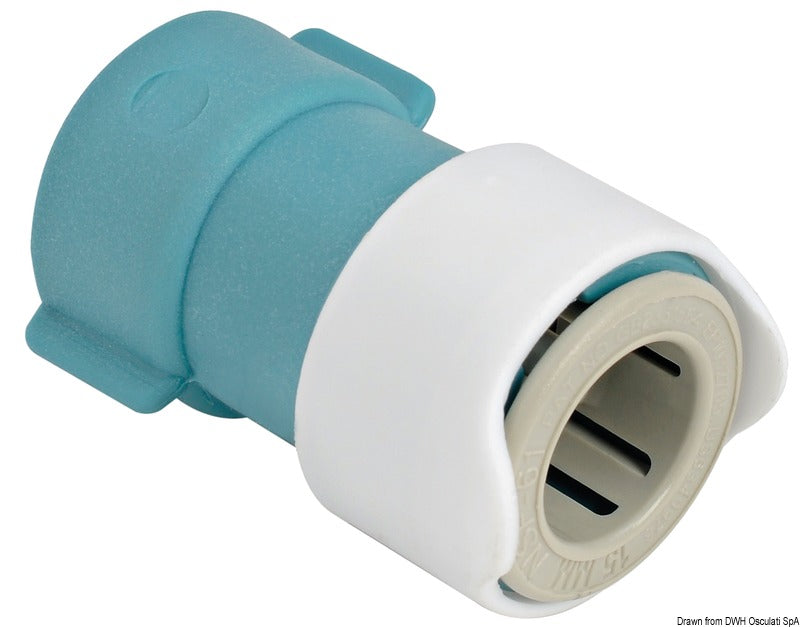

Whale Quick Connect-adapter er en lige plastadapter til overgang fra 15 mm Whale Quick Connect-rør til en komponent med 3/8" BSP-udvendigt gevind. Den er beregnet til marine og mobile vandinstallationer, hvor der ønskes en kompakt, aftagelig rørforbindelse.
Rørsiden har en push-fit-hurtigkobling til rør med 15 mm udvendig diameter, mens gevindsiden har 3/8" BSP-indvendigt gevind. Fittingen indgår i Whale Quick Connect 15 mm-systemet, også kendt som System 15, og skal anvendes med kompatible Whale-plastrør og systemkomponenter.
Forbindelsen anvender en indvendig O-ring og Whales Double Gripper-konstruktion til tætning og fastholdelse af røret under tryk. Det helstøbte fittinghus har en udvendig beskyttelseshylse over spænderingen, som reducerer risikoen for utilsigtet frigørelse.
Monteringen kræver ikke specialværktøj eller sikkerhedsklip. Røret skæres rent og vinkelret og skubbes ind til fittingens andet indvendige stop. Ved demontering trykkes den grå spændering ind mod fittinghuset, mens røret trækkes ud. Forbindelsen kan derefter monteres igen. Whale-rørskærer WX7950 eller WX7951 kan anvendes til at fremstille et rent rørsnit.
Systemet er klassificeret til et maksimalt arbejdstryk på 12 bar ved 20 °C og 6 bar ved 65 °C. Adapterens plastkonstruktion og værktøjsfri montering gør den velegnet til etablering, service og ændring af vandinstallationer, hvor pladsen er begrænset.
Vigtige funktionerLige overgangsadapter i plast
Push-fit-tilslutning til 15 mm rør
3/8" BSP-indvendigt gevind
Maks. arbejdstryk: 12 bar ved 20 °C
Maks. arbejdstryk: 6 bar ved 65 °C
Montering uden specialværktøj eller sikkerhedsklip
Kan frigøres og monteres igen
Double Gripper-rørfastholdelse med indvendig O-ring
