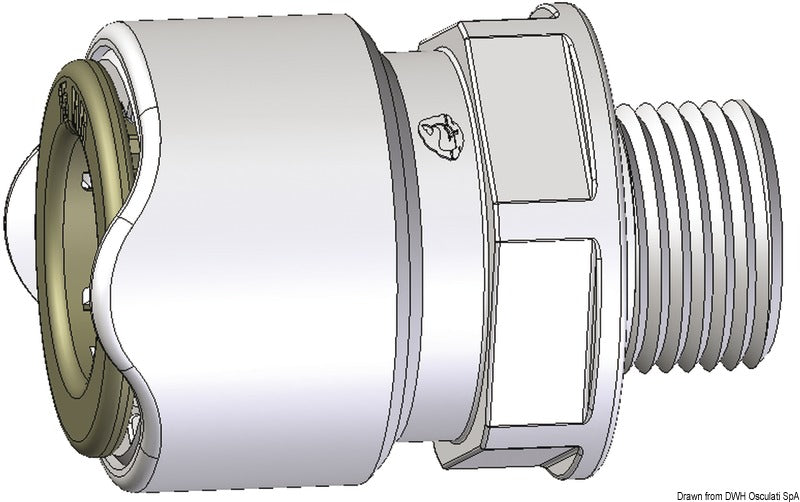

Dieser Whale Quick Connect-Adapter ist ein gerader Übergangsfitting zur Verbindung zwischen einem 15 mm Whale Quick Connect-Rohrsystem und einer Komponente mit 1/2″ BSP-Innengewindeanschluss. Der Adapter verfügt über ein BSP-Außengewinde und die Herstellernummer WX1514B.
Die Push-Fit-Seite wird montiert, indem das Rohr sauber abgeschnitten und in den Fitting geschoben wird. Die Montage erfolgt werkzeuglos, und der Adapter kann durch Eindrücken des Spannrings bei gleichzeitigem Herausziehen des Rohrs demontiert und wiederverwendet werden. Es ist kein separater Sicherungsclip erforderlich.
Die Quick Connect-Konstruktion nutzt eine Double-Gripper-Halterung, eine stützende Spannzange und einen internen Stützring um die O-Ring-Dichtung. Dies sorgt für einen sicheren Halt des Rohrs und reduziert das Leckagerisiko bei hohem oder schwankendem Druck sowie bei der Installation in der Nähe eines Rohrbogens. Die integrierte Außenhülse schützt gleichzeitig vor unbeabsichtigtem Lösen.
Der Adapter ist aus weißem Kunststoff gefertigt und für Warm- und Kaltwasserinstallationen vorgesehen. Der maximale Systemdruck beträgt 12 bar bei 20 °C und 6 bar bei 65 °C.
Der Fitting wurde für das Whale Quick Connect 15 mm-System und die semistarrren 15 mm-Whalex-Rohre entwickelt. Er kann beispielsweise als Übergang zu Pumpen, Ventilen, Wasserhähnen und anderen Komponenten mit 1/2″ BSP-Innengewinde verwendet werden, sofern der Anschluss die Installationsanforderungen erfüllt.
Für das korrekte Zuschneiden von Whale-Rohren kann der Rohrschneider WX7950 verwendet werden. Zu den kompatiblen Systemkomponenten gehören unter anderem das Whalex-Rohr WX7168B sowie die Quick Connect-Rohre WX7152B für Kaltwasser und WX7154B für Warmwasser.
Wichtige FunktionenGerader Übergangsadapter für 15 mm-Rohrsystem
1/2″ BSP-Außengewinde
Werkzeuglose Quick Connect Push-Fit-Montage
Demontierbar und wiederverwendbar
Erfordert keinen separaten Sicherungsclip
Double-Gripper-, Spannzangen- und O-Ring-Konstruktion
Max. 12 bar bei 20 °C
Max. 6 bar bei 65 °C
Weißer Kunststoff
Herstellernummer WX1514B
