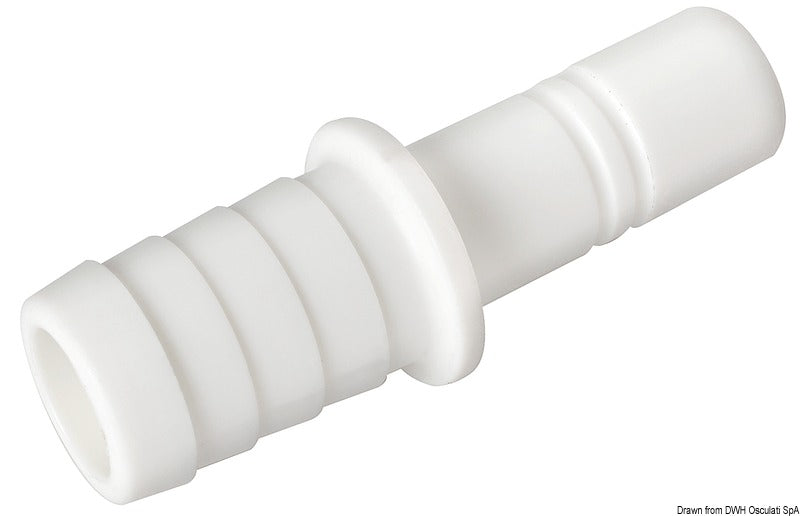

Dieser Whale Quick Connect gerade Schlauchadapter verbindet einen 15-mm-Steckanschluss des Whale Quick Connect/WX15-Systems mit einem flexiblen 20-mm-Schlauch. Die gerade Ausführung dient als Übergang zwischen dem festen 15-mm-Wassersystem und einem flexiblen Schlauch in maritimen und anderen mobilen Wasserinstallationen.
Der Adapter ist einteilig aus glasfaserverstärktem Polypropylen geformt. Das Material und die Konstruktion sorgen für einen robusten Übergang ohne Gewinde, während der Schlauchstutzen den flexiblen Schlauch auf der Schlauchseite fixiert. Das Produkt ist eine gerade Variante und darf nicht mit den Winkel- oder BSP-Adaptern des Systems verwechselt werden.
Das Quick Connect-System wird ohne Spezialwerkzeug montiert. Der 15-mm-Steckanschluss des Adapters wird bis zum inneren Anschlag in eine passende Whale Quick Connect-Kupplung gedrückt. Zur Demontage wird der Sicherungsring der Kupplung eingedrückt, während der Adapter herausgezogen wird. Die Verbindung ist lösbar und wiederverwendbar; es werden keine separaten Sicherungsclips benötigt.
Die Double-Gripper-Konstruktion des Systems hält den angeschlossenen Steckanschluss bei Druckschwankungen fest, während ein innerer Stützring die O-Ring-Dichtung an ihrem Platz hält. Die Cage-Collet-Konstruktion stützt die Verbindung, und die äußere Schutzhülse reduziert das Risiko eines versehentlichen Lösens. Das System ist für wasserdichte Verbindungen in Druckwasserinstallationen vorgesehen.
Der maximale Betriebsdruck beträgt 12 bar bei 20 °C für Kaltwasser und 6 bar bei 65 °C für Warmwasser. Der Adapter muss zusammen mit kompatiblen Whale Quick Connect 15-mm-Komponenten und einem flexiblen Schlauch mit einem Nenndurchmesser von 20 mm verwendet werden.
Wichtige FunktionenGerader Übergang von 15 mm Quick Connect-Steckanschluss auf 20 mm flexiblen Schlauch
Für das Whale Quick Connect/WX15-Wassersystem
Geformt aus glasfaserverstärktem Polypropylen
Werkzeugloser Anschluss und Demontage
Lösbar und wiederverwendbar
Keine separaten Sicherungsclips erforderlich
Max. 12 bar bei 20 °C
Max. 6 bar bei 65 °C
