Die eingebaute Whale Swim ’N’ Rinse Deckdusche für warmes/kaltes Wasser ohne Abdeckung ist eine Außen-Frischwasserdusche zur Montage am Heckspiegel, im Cockpit oder auf der Badeplattform des Bootes. Der integrierte Mischer reguliert warmes und kaltes Wasser, während die Handbrause zum Abspülen von Salzwasser und Sand herausgezogen werden kann.
Der ausziehbare Brauseschlauch hat eine Nennlänge von 2,10 m und eine maximale effektive Ausziehlänge von 1,8 m nach dem Einbau. Die Handbrause verfügt über eine temporäre Stoppfunktion, sodass der Wasserstrom kurzzeitig unterbrochen werden kann, ohne dass sich die gewählte Temperatureinstellung ändert. Die Stoppfunktion darf nicht als permanente Absperrung verwendet werden, da die Handbrause nicht für konstanten Systemdruck ausgelegt und nicht tropffrei ist.

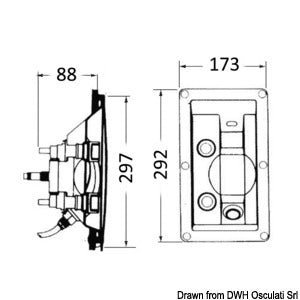

Die Dusche ist aus weißem ABS gefertigt und hat eine Basisplatte von 167 × 292 mm sowie eine Einbautiefe von 88 mm. Der Montageausschnitt beträgt 244,5 × 130,5 mm und die Befestigung erfolgt durch sechs Ø 4,4 mm Löcher. Montageschrauben und weiße Abdeckungen für die Schraubenköpfe sind im Lieferumfang enthalten. Das Produkt ist spritzwassergeschützt, aber nicht wasserdicht.
Die Wasseranschlüsse verfügen über ein 1/2" BSP/NPT-Außengewinde. Für einen 13 mm flexiblen Schlauch kann ein Whale AS0314-Verbinder verwendet werden, während der Whale WX1532 das Gerät mit 15 mm semi-starren Quick Connect-Rohren verbindet; diese Verbinder sind nicht im Lieferumfang enthalten. Das System ist für 3 bar/45 psi ausgelegt, und der maximale Betriebsdruck darf 50 psi, entsprechend etwa 3,45 bar, nicht überschreiten.
Bei der Installation muss hinter der Montagefläche ausreichend Freiraum vorhanden sein, damit der Schlauch zurückgezogen werden kann, ohne eingeklemmt zu werden oder sich in anderen Ausrüstungsgegenständen zu verfangen. Platzieren Sie die Installation so, dass Wasser entlang des Schlauchs nicht auf elektrische Geräte oder Inventar tropfen kann. Bei Frostgefahr muss das Frischwassersystem bei geöffnetem Durchflussregler vollständig entleert werden.
Der Ersatzbrausekopf mit der Art.-Nr. 17.030.99 ist für diese Dusche dokumentiert. Whale AS5148 ist ein 2,10 m langer Ersatzbrauseschlauch und AK5030 ist ein Service-Kit für die Swim ’N’ Rinse-Serie. Ein Kunststoffnetzbeutel mit der Art.-Nr. 15.290.50 kann zur Aufbewahrung des Schlauchs unter Deck verwendet werden.
Wichtige FunktionenEingebaute Deckdusche ohne Abdeckung
Integrierter Mischer für warmes und kaltes Wasser
Ausziehbarer Schlauch von 2,10 m
Maximale effektive Ausziehlänge von 1,8 m
Temporäre Stoppfunktion an der Handbrause
Konstruktion aus weißem ABS
1/2" BSP/NPT-Außengewinde
Systemdruck bis zu 3 bar/45 psi
Max. Betriebsdruck 50 psi/ca. 3,45 bar
Montageausschnitt 244,5 × 130,5 mm
