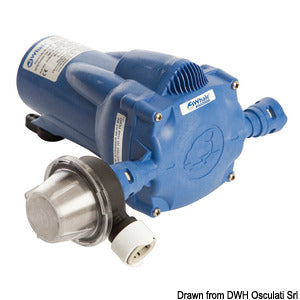

Diese Whale Watermaster automatische Druckwasserpumpe ist eine elektrische Vierkammer-Membranpumpe für Druckwassersysteme in Freizeitbooten. Die Bulk-Variante FW1215 liefert einen freien Durchfluss von 11,5 l/min bei 12 V DC und ist für Systeme mit bis zu vier Hähnen oder anderen Entnahmestellen ausgelegt.
Der integrierte automatische Druckschalter startet die Pumpe, sobald ein Hahn oder eine Dusche geöffnet wird, und stoppt sie wieder bei einem Abschaltdruck von 3 bar. Vier Membrankammern tragen zu einem gleichmäßigen Durchfluss und einem niedrigeren Geräuschpegel bei. Die Pumpe ist bis zu 3 m selbstansaugend, hat eine maximale Förderhöhe auf der Druckseite von 30 m und kann kurzzeitig trocken laufen, ohne sofort Schaden zu nehmen. Sie ist nicht für den Dauerbetrieb ausgelegt und hat einen maximalen Einschaltdauer-Zyklus von unter 33 %.
Der Motor ist durch ein vollständig abgedichtetes Gehäuse mit IP65-Klassifizierung geschützt. Das Pumpengehäuse besteht aus glasfaserverstärktem Polypropylen, während Membran, Ventile und Füße aus Monprene® gefertigt sind. Die Dichtungen sind aus Nitril und die Befestigungselemente aus rostfreiem Edelstahl. Die Pumpe kann sowohl für Süß- als auch für Salzwasser verwendet werden, jedoch nicht für brennbare Flüssigkeiten, Diesel oder Chemikalien.
Ein- und Ausgang verfügen über 15-mm-Whale-Quick-Connect-Buchsenanschlüsse; ein Einlassfilter ist im Lieferumfang enthalten. Der freie Innendurchmesser der Rohrleitungen des Systems sollte mindestens 10 mm betragen, um einen reduzierten Durchfluss zu vermeiden. Ein Anschlussstück mit 1/2"-BSP-Außengewinde, Art.-Nr. 17.815.87, kann als separate Anschlussoption verwendet werden.
Die Pumpe muss trocken, belüftet und für Wartungsarbeiten zugänglich montiert werden und darf maximal 3 m über dem Wassertank platziert werden. Sie kann waagerecht oder senkrecht montiert werden, vorzugsweise mit dem Pumpenkopf unterhalb des Motorniveaus. Die verstellbaren Montagefüße werden mit drei Edelstahlschrauben und Unterlegscheiben an einem mindestens 19 mm dicken Schott oder einer separaten Montageplatte befestigt. Die Pumpe darf nicht direkt in den Bootsrumpf geschraubt werden.
Die elektrische Installation erfolgt mit mindestens 1,5 mm² Kabel, einem Trennschalter in der Plusleitung und einer empfohlenen 7,5-A-Flachsicherung. Das rote Kabel ist Plus, das schwarze Minus, und das dritte, weiße Kabel kann mit einer Kontrollleuchte verbunden werden, die anzeigt, wenn die Pumpe arbeitet. Kabelverbindungen unterhalb des maximalen Bilgenwasserpegels müssen als wasserdichte IP65-Verbindungen ausgeführt werden. Die Pumpe ist auch für Druckwassersysteme in Wohnmobilen und Wohnwagen funktional relevant.
Wartung und Zubehör
Dokumentierte Wartungskomponenten umfassen den Pumpenkopf AK1316, das Mikroschalterset AK1317 und den Einlassfilter AK1319. Der Einlassfilter ist auch unter der Art.-Nr. 16.700.19 erhältlich. Der Aquasource-Filter WF1530 kann als zusätzlicher Wasseraufbereitungsfilter in einem kompatiblen 15-mm-System verwendet werden.
Wichtige Merkmale12 V DC automatische Membran-Druckwasserpumpe
Freier Durchfluss: 11,5 l/min
Abschaltdruck: 3 bar
Vier Membrankammern mit automatischem Druckschalter
Für Systeme mit bis zu vier Entnahmestellen
Selbstansaugend bis zu 3 m
Maximale Förderhöhe auf der Druckseite: 30 m
15 mm Whale Quick Connect-Buchsenanschlüsse
IP65-versiegeltes Motorgehäuse
Einlassfilter im Lieferumfang enthalten
