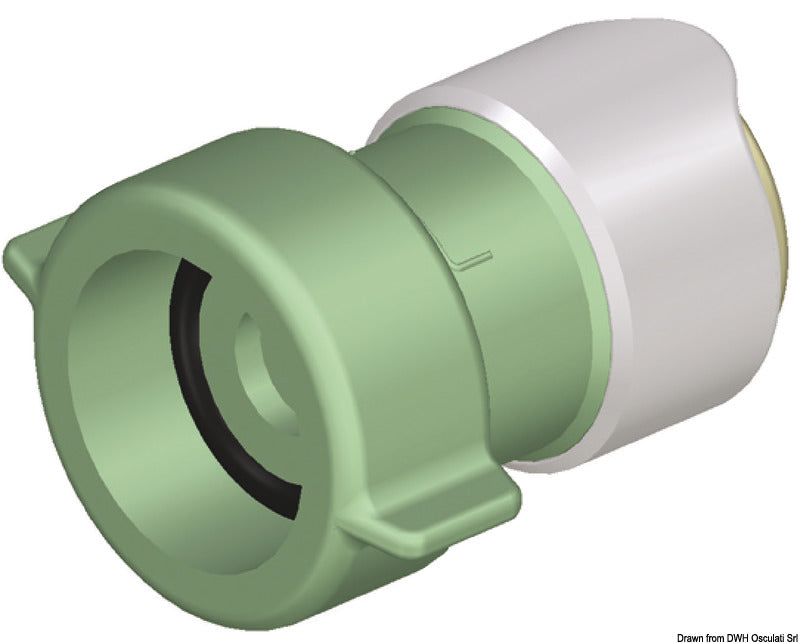

Denne lige quick-connect-adapter fra Whale forbinder et 15 mm quick-connect-rør med en 3/4" hantilslutning. WX1552B indgår i Whale Quick Connect Plumbing-systemet og kan anvendes i marine ferskvandsinstallationer, hvor der ønskes en kompakt, lige overgang mellem rør og gevindtilslutning.
Quick-connect-enden er konstrueret med dobbelt gribefunktion, rørunderstøttende spændering og en indvendig støttering, som fastholder O-ringspakningen under tryk. Fittinghuset er støbt i ét stykke af glasfiberforstærket polypropylen, mens den udvendige muffe beskytter spænderingen mod utilsigtet frigørelse. Der kræves ingen separat låseclips.
Røret monteres ved at afkorte det med et lige, rent snit og skubbe det ind til fittingens andet indvendige stop. Ved demontering trykkes den grå spændering ind, mens røret trækkes ud. Samlingen kan dermed åbnes igen uden udskiftning af fittingens dele. Whale-rørskærer WX7950 er det dokumenterede værktøj til afkortning af Whale semistive rør.
Systemet er beregnet til 15 mm rør med udvendig diameter på 15 mm. Det maksimale systemtryk er 12 bar ved 20 °C og 6 bar ved 65 °C. Den minimale temperatur ved tør opbevaring er -40 °C. Vandsystemet skal tømmes og vinterklargøres, når der er risiko for frost.
Gevindtilslutningen er betegnet både som 3/4" BSP-hungevind og som 3/4" Garden Hose Thread, hun. De to betegnelser bør ikke sidestilles uden kontrol, så modpartens gevindstandard skal verificeres før montering. Adapteren er dokumenteret til New Edge- og Classic EVO-trykreduktionsenheder samt Whale Universal ferskvandspumper med 3/4" udvendigt gevind, herunder varenr. 16.700.04 og 16.700.05.
Vigtige funktionerLige overgang fra 15 mm quick-connect-rør til 3/4" hungevind
Whale Quick Connect Plumbing-serie, model WX1552B
Dobbelt gribefunktion og understøttet O-ringspakning
Fittinghus støbt i ét stykke
Glasfiberforstærket polypropylen
Montering uden separat låseclips eller specialværktøj
Kan demonteres uden udskiftning af dele
Maks. systemtryk: 12 bar ved 20 °C og 6 bar ved 65 °C
Grøn udførelse
