Denne DHR55N navigationslanterne til fartøjer under 50 m er en gul slæbelygte med en afskærmet lyssektor på 135° og en minimumssynlighed på 2 sømil. Lanternen leveres med fod og en godkendt Bay15d-pære på 24 V, 25 W og 40 cd med lodret glødetråd.
Lanternen er konstrueret med et mat sort hus i glasfiberforstærket polycarbonat og en udskiftelig Fresnellinse i polycarbonat. Linsen er UV-bestandig og slagfast, mens skærm og monteringsdele er fremstillet af saltvandsbestandigt, ikke-magnetisk AISI 316 rustfrit stål. Konstruktionen er korrosionsbestandig og udviklet til vedvarende maritim brug.
Beskyttelsesgraden er IP56, og lanternen er udført i elektrisk isolationsklasse III med dobbeltisolering. Det dokumenterede driftstemperaturområde er fra -25 °C til +55 °C. Pære og linse kan udskiftes, hvilket letter service og løbende vedligeholdelse.

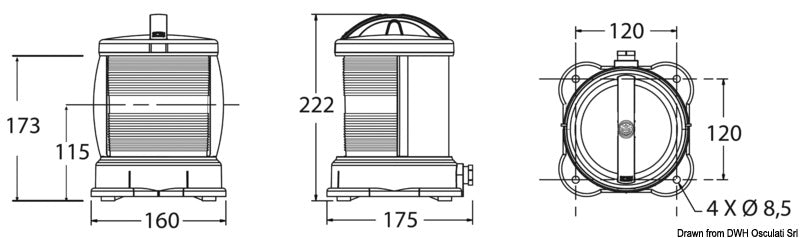

Lanternen er 222 mm høj og har en største bredde på 160 mm over foden. Fodmonteringen har fire Ø8,5 mm monteringshuller placeret i et mønster på 120 × 120 mm målt center til center. Montering udføres med M8-bolte, skiver og møtrikker. Kabelgennemføringen er PG13, og kablet kan føres ind fra undersiden eller fra siden afhængigt af installationen. Anbefalet kabel er H07RN-F 2 × 1,5 mm².
Slæbelygten er MED-godkendt i henhold til direktiv 2014/90/EU og Wheelmark-certificeret under Bureau Veritas-certifikat 19885/D0 MED. Godkendelsesgrundlaget omfatter COLREG Annex I/14, IMO A.694(17), IMO MSC.253(83), EN 14744:2005 inklusive AC:2006 og IEC 60945:2002 inklusive Corr.1:2008. Den er desuden typegodkendt til handelsflåden og egnet til søgående motordrevne fartøjer under 50 m samt dokumenterede indlandsanvendelser.
For at bevare den godkendte lysfordeling og kromaticitet skal der anvendes en godkendt Bay15d-pære med korrekt lysstyrke og lodret glødetråd. Den medfølgende pære har varenr. 14.220.01. Et funktions- og kvalitetscheck anbefales mindst hvert femte driftsår for at kontrollere fortsat overensstemmelse med COLREG 72.
Reservedele og monteringstilbehør
Dokumenterede reservedele omfatter øvre lanternedel 55.99.04.09, 24 V-pære 55.99.00.24, fatningshætte 55.99.65.00, pakning 55.99.70.00 og komplet underdel 55.99.60.00. Ombygningssæt 55.99.90.00 kan anvendes til beslag, mens 70.99.99.00 er beregnet til ophængning. Vægbeslagssæt med varenr. 11.418.10 er dokumenteret til serien.
Vigtige funktionerGul slæbelygte med 135° lyssektor
Minimumssynlighed: 2 sømil
Leveres med 24 V, 25 W, 40 cd Bay15d-pære
Pære med lodret glødetråd
Fresnellinse i UV-bestandigt og slagfast polycarbonat
Sort hus i glasfiberforstærket polycarbonat
Skærm og monteringsdele i AISI 316 rustfrit stål
IP56 og isolationsklasse III
Fodmontering med 120 × 120 mm hulafstand
MED 2014/90/EU- og Wheelmark-godkendt
