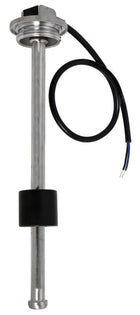

Denne AISI 316 vertikale tankniveausensor med S3-gevindflange, 0–190 Ω har en nominel længde på 28 cm og er beregnet til niveaumåling i brændstof- og vandtanke. Sensoren er kompatibel med 12/24 V-systemer og monteres vertikalt fra tankens top.
Niveauet registreres af en bevægelig, ringformet svømmer omkring sensorrøret. Modstanden stiger fra cirka 0 Ω ved sensorens nederste ende til cirka 190 Ω ved den øverste ende, så et kompatibelt tankinstrument kan vise ændringer i væskeniveauet. Udgangens tolerance er ±(R × 1,5 % + 1 Ω).
Sensoren er fremstillet af AISI 316 rustfrit stål. Det øverste hus har en diameter på Ø53,5 mm, sensorrøret måler Ø12,7 mm, og svømmeren måler Ø35 × 32 mm. Den nominelle sensorlængde er 280 mm med en tilladt afvigelse på ±5 mm.
Monteringen sker med BSP 1 1/4" S3-gevind. Den elektriske forbindelse består af to ledere, hvor sort er signal, og blå er fællesleder. Kablet er 460 ±20 mm langt. Sensoren har kapslingsklasse IP65, en nominel effekt på 125 mW og en maksimal arbejdsstrøm på 300 mA.
Arbejdstemperaturen er −40 °C til +85 °C. Sensorfamilien overholder ABYC H-24, USCG 33 CFR 183.590 og ISO 10088 samt EMC-direktiv 2014/30/EU med de relevante EN-standarder. Instrumentkompatibiliteten omfatter Yazaki med tre ledere, Faria Europa, VDO, Uflex og Guardian, når instrumentet understøtter det relevante europæiske modstandsområde.
Ved montering på en tank med international S5-flange kan den separate S5-til-S3-monteringsflange med varenr. 52.746.10 anvendes. Sensoren og svømmeren skal monteres, så svømmeren kan bevæge sig frit langs sensorrøret.
Vigtige funktionerTil brændstof- og vandtanke
Modstandsområde: 0–190 Ω
Nominel længde: 28 cm
12/24 V-kompatibel
AISI 316 rustfrit stål
BSP 1 1/4" S3-gevindmontering
IP65
Kabellængde: 460 ±20 mm
Arbejdstemperatur: −40 °C til +85 °C
