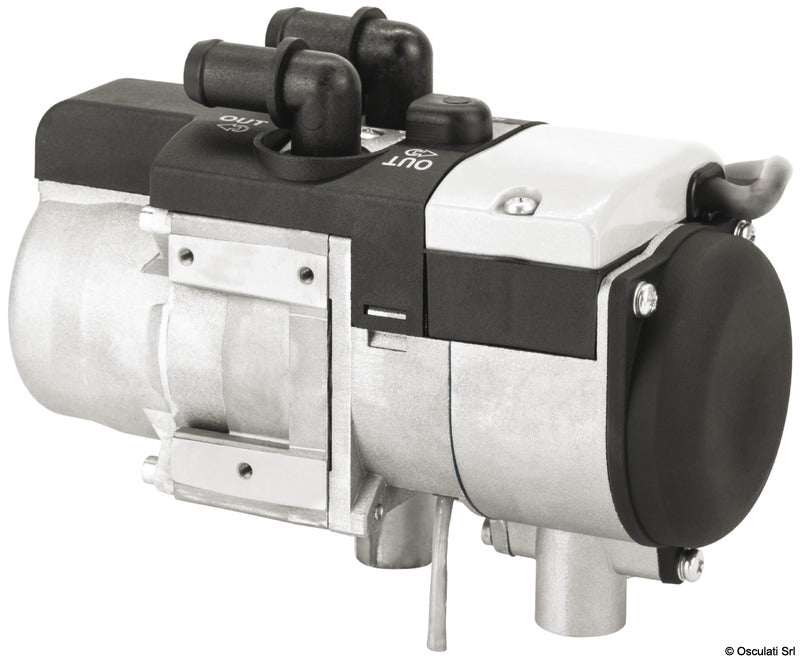

AUTOTERM Flow 5D diesel-væskevarmer er en kompakt, selvstændig 12 V-varmer med 5 kW varmeeffekt til opvarmning af væskebaserede varmekredse i både, køretøjer og autocampere. Den kan anvendes til kabineopvarmning via radiatorer eller fan coils, motorforvarmning, rudedefrostning og opvarmning gennem en væsketilsluttet varmeveksler. Modellen var tidligere kendt som BINAR 5S.
Varmeren bruger diesel efter EN 590 og har et maksimalt brændstofforbrug på 0,62 l/t. Det normale elektriske effektforbrug er 42 W, mens effektforbruget ved start er 122 W. En separat doseringspumpe leverer brændstof, og den medfølgende elektriske cirkulationspumpe fører kølevæsken gennem varmeveksleren. Når den valgte kølevæsketemperatur nås, stopper forbrændingen, mens cirkulationen fortsætter; opvarmningen genoptages automatisk, når temperaturen falder.
Varmelegemet måler 220 × 90 × 136 mm og vejer 2,4 kg. Den optimale samlede væskemængde i kredsen er 10–12 liter. Kølevæskeflowet er 1.200 l/t ved 0 bar systemmodtryk og 800 l/t ved 0,18 bar. Kølevæskestudsene har en udvendig diameter på Ø 18 mm, og kølevæskesystemets tryk må ikke overstige 2,1 bar.
Varmeren monteres på det medfølgende beslag med mindst tre M5 × 12-bolte. Beslaget kan monteres vandret eller lodret, mens varmeren placeres ved 0° med udstødningen nedad eller ved 90° med luftpumpen opad. Den skal monteres under ekspansionsbeholderens niveau, og cirkulationspumpen placeres før varmeren i flowretningen. Kølevæskekredsen skal udluftes før første start og efter skift af kølevæske.
Det medfølgende udstødningsrør er 1 meter langt og har en indvendig diameter på Ø 24 mm. Den samlede udstødningslængde må højst være 2 meter. Udstødningsrøret kan nå temperaturer på op til 500 °C og skal varmeisoleres ved varmefølsomme områder. Ved marineinstallation skal varmeren beskyttes mod vand og lænsevand, og udstødningsudløbet placeres mindst 60 cm over vandlinjen.

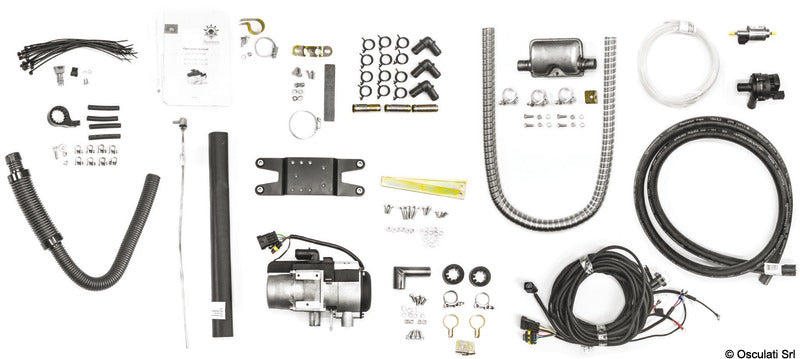

Sættet indeholder brændstofpumpe med gummidæmpet klemme, ledningsnet til pumpe og kontrolpanel, luftindsugningsslange med filter, 1 meter udstødningsrør, 5,5 meter nylonbrændstofslange med beskyttelse, pumpens monteringsbeslag, lyddæmper med monteringssæt, varmebeskyttelse til udstødningen, elektrisk cirkulationspumpe, kølevæskeslangeforbinder, L-formet udstødningsadapter og 2 meter kølevæskeslange.
Digitalt kontrolpanel med varenr. 50.251.01 købes separat for at betjene varmeren; en valgfri 5 meter forlængerledning har varenr. 50.251.12. Til færdiggørelse af væskekredsen anvendes en passende varmtvands-/kølevæskeslange, herunder varenr. 17.740.16. Lokale fan coils vælges efter installationens behov, eksempelvis 50.266.01, 50.266.02, 50.267.01 eller 50.267.02. Til Ø 24 mm udstødningen kan skroggennemføringerne 50.255.01, 50.255.02 eller 50.255.03 anvendes.
Flow 5D er typegodkendt efter UNECE R10 for elektromagnetisk kompatibilitet og UNECE R122 for varmesystemer i køretøjer. Den anbefales til både på 10–13 meter i middelhavsklima og 8–11 meter i nordisk klima. Motorforvarmning er dokumenteret til motorer på op til cirka 4 liters slagvolumen og ved omgivelsestemperaturer ned til −45 °C.
Vigtige funktionerDieseldrevet væskevarmer til 12 V DC
Varmeeffekt på 5 kW
Normalt elektrisk effektforbrug på 42 W
Maks. dieselforbrug på 0,62 l/t
Elektrisk brændstof- og cirkulationspumpe medfølger
Varmelegeme på 220 × 90 × 136 mm
Maks. systemtryk på 2,1 bar
UNECE R10- og R122-typegodkendt
Kontrolpanel købes separat
