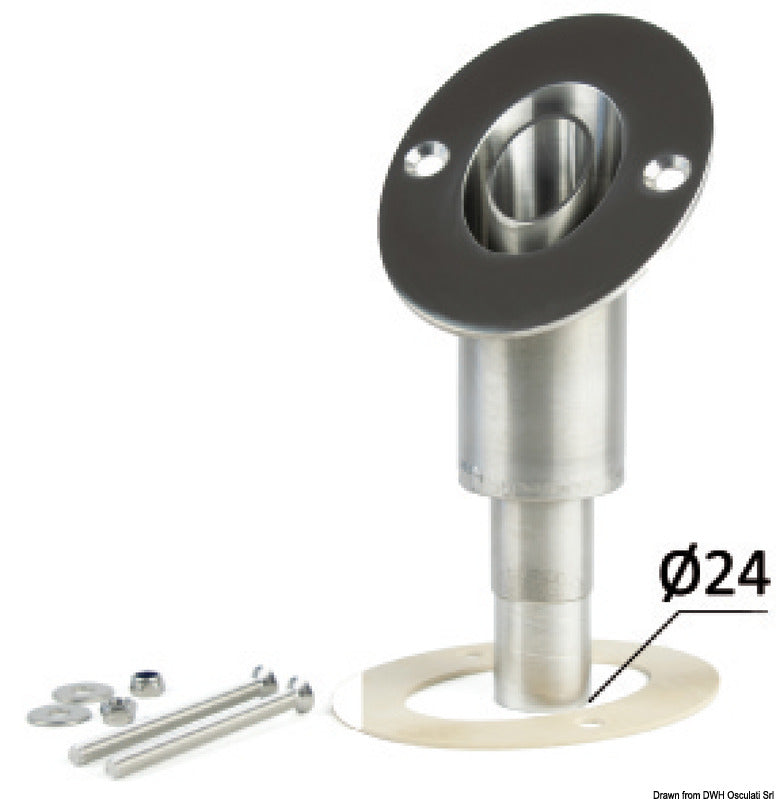

Denne udstødningsgennemføring fra AUTOTERM er en skrå gennemføring til udledning af udstødningsgas fra maritime varmeanlæg. Den har Ø 24 mm tilslutning til udstødningsrøret og er beregnet til montering gennem skrog, bord eller agterspejl.
Gennemføringen er fremstillet af AISI 316 rustfrit stål, som er velegnet til marine miljøer. Den skrå udførelse adskiller denne variant fra standardudgaven 50.255.01 og udgaven med bøjning 50.255.02.
Produktet kan anvendes som valgfri udstødningsgennemføring til AUTOTERM Air 2D og Air 4D samt Flow 5D/5B med dokumenteret 24 mm udstødningssystem. Air 8D og Air 9D anvender 38 mm udstødning og er derfor ikke kompatible med denne Ø 24 mm variant.
Udløbet skal placeres, så udstødningsgassen ledes sikkert udenbords, og så vand ikke kan nå gennemføringen. Det skal monteres mindst 60 cm over vandlinjen og orienteres opad for at reducere risikoen for vandindtrængning. Placeringen skal samtidig forhindre, at udstødningsgas suges tilbage gennem varmerens forbrændingsluftindtag.
Monteringshullet skal være mindst 5 mm større end gennemføringens faktiske udvendige diameter. Der skal anvendes en gummipakning mellem flange og skrog, og samlingerne skal tætnes med egnet udstødningscement eller tilsvarende tætning. På sejlbåde skal gennemføringen monteres ved agterenden eller i agterspejlet og ikke på skrogets side. Monteringsdele og pakning er ikke dokumenteret som en del af leveringsomfanget.
Vigtige funktionerSkrå udstødningsgennemføring til maritime varmeanlæg
Tilslutning til Ø 24 mm udstødningsrør
Fremstillet af AISI 316 rustfrit stål
Montering gennem skrog, bord eller agterspejl
Kompatibel med AUTOTERM Air 2D, Air 4D og Flow 5D/5B
Udløbet monteres mindst 60 cm over vandlinjen
