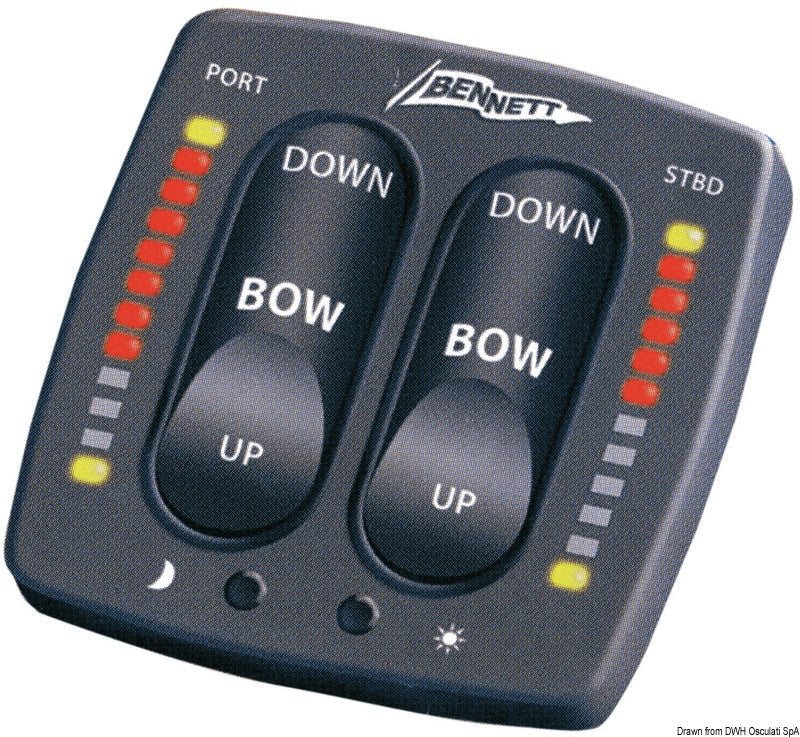

Bennett EIC5000 trimflap-kontrolsæt med LED-positionsindikator er et elektronisk betjenings- og indikatorsæt til en enkelt station i et 24 V hydraulisk trimflapsystem. Sættet kombinerer betjening af bagbord og styrbord trimflap med tydelig LED-visning af begge trimflappers position.
Displayets lysstyrke kan reguleres med sol- og måneknapperne. Når den lilla ATR-ledning forbindes til tændingskredsen, aktiveres automatisk retraktion, så trimflapperne løftes, når tændingen eller styrestrømmen afbrydes. Funktionen kan fravælges ved ikke at tilslutte ATR-ledningen.
Sættet indeholder EIC001-betjeningsdisplay, EIC102-styremodul til 24 V med ATR-funktion, EIC201-forbindelseskabel på cirka 6 m, EIC901P bagbordssensor med rød ledning, EIC901S styrbordssensor med grøn ledning samt EIC401-strømforsyningskit. Sensorkablerne er cirka 3 m lange.
Betjeningsdisplayets front måler cirka 70 × 70 mm og fastgøres med fire nylonmøtrikker. Der skal anvendes marinetætningsmiddel omkring displayets periferi. Styremodulet monteres på et tørt sted tæt på det hydrauliske pumpeaggregat. Følg altid boreskabelonen til den leverede enhed, da installationsmaterialet beskriver forskellige centrale udskæringsmål for forskellige revisioner.
Systemet kalibreres ved at registrere trimflappernes fuldt oppe- og fuldt nede-position. LED-displayet understøtter også fejldiagnosticering: skiftevis blink mellem bagbord og styrbord angiver behov for kalibrering, mens en blinkende øverste LED på én side angiver manglende sensorsignal eller fejl i den pågældende sensor eller ledning.
Sættet er beregnet til Bennett hydrauliske trimflapsystemer med kompatible aktuatorer og en 24 V-installation. Systemet fungerer ikke med aktuatorslag på 1 tomme eller mindre, og bestemte aktuatorudformninger eller slaglængder kræver særlige sensorspoler. Det frie stik på styremodulet er forberedt til valgfri Auto Tab Control, herunder varenr. 51.245.04.
Vigtige funktionerEnkeltstationsbetjening til 24 V-system
LED-visning af bagbord og styrbord trimflapposition
Regulerbar lysstyrke på displayet
Automatisk retraktion via tændingskredsen
Kalibrerings- og diagnosticeringsfunktioner
Komplet med display, 24 V-styremodul, sensorer og kabler
EIC-forbindelseskabel på cirka 6 m
Displayfront på cirka 70 × 70 mm
