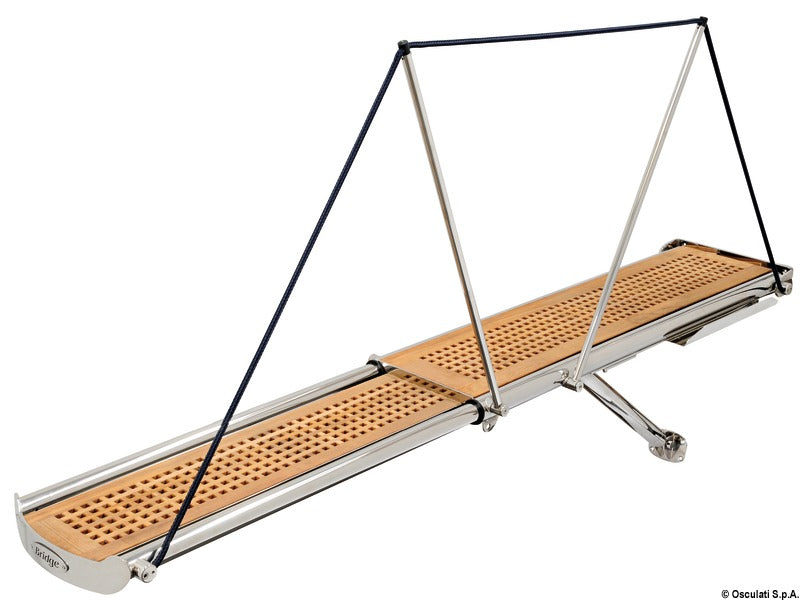

Bridge teleskopisk hydraulisk landgangsbro i model Bridge 23 er en 24 V DC-model til agtermontering på båd eller yacht. Den hydrauliske betjening håndterer løft, sænkning, teleskopisk udskydning og indtrækning, så landgangsbroen kan positioneres mellem båden og kajen.
Den bærende konstruktion er udført i spejlpoleret AISI 316-rustfrit stål, mens gangfladen består af ægte Burma-teak med bearbejdede huller. De automatisk foldbare rælingsstøtter er beregnet til montering på begge sider. Landgangsbroens drejepunkt kan justeres, så løftecylinderen kan placeres optimalt i forhold til installationen.
Bridge 23 har en udstrakt længde på 2300 mm (LE) og en indtrukket længde på 1360 mm (LC). Minimum MD-målet er 300 mm, og det variantspecifikke H-mål er 200 mm. Produktets nettovægt er 64 kg.
Betjeningen sker via den elektroniske styreenhed med plug-and-play-kabling, det indbyggede kontrolpanel eller den medfølgende radiofjernbetjening. Leveringen omfatter desuden hydraulikaggregat med magnetventil, højtrykshydraulikføring med fittings i AISI 316-rustfrit stål, rælingsstøtter, agterplade samt installations- og brugsvejledning.
Landgangsbroen har en dokumenteret løftekapacitet på 200 kg og kan ved korrekt installation anvendes som davit til søsætning og optagning af en tender inden for den tilladte vægt og størrelse. Personer må ikke opholde sig i tenderen under løft eller sænkning. Bådens agterstruktur skal være tilstrækkeligt forstærket, og hydraulikaggregatet skal monteres tørt, ventileret, beskyttet og tilgængeligt for service.
Under passage skal landgangsbroen stå stille, og kun én person bør benytte den ad gangen. Ved positionering mod kaj skal der tages højde for tidevand og bådens bevægelser. Hydraulikmotoren er beregnet til intermitterende drift og bør ikke køre kontinuerligt i mere end fire minutter. Hydrauliksystemet anvender ISO 46-olie; olien skiftes efter de første 100 driftstimer og derefter hver 3.000 timer, dog mindst én gang årligt. Rustfri overflader og teak bør skylles med ferskvand efter sejlads, og slibende rengøringsmidler må ikke anvendes.
Vigtige funktioner24 V DC teleskopisk hydraulisk drift
Udstrakt længde: 2300 mm (LE)
Indtrukket længde: 1360 mm (LC)
Løftekapacitet: 200 kg
Spejlpoleret konstruktion i AISI 316-rustfrit stål
Gangflade i ægte Burma-teak
Automatisk foldbare rælingsstøtter
Indbygget kontrolpanel og radiofjernbetjening
Hydraulikaggregat med magnetventil medfølger
Elektronisk styreenhed med plug-and-play-kabling
