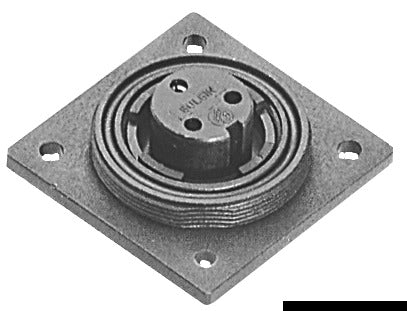

Bulgin Buccaneer indbygningsstikdåse med hunkontakter er en 9-polet, cirkulær stikdåse til fast panelmontering. Model PX0769/S er udført med en kvadratisk lavprofilflange og fire monteringshuller og passer til det kabelmonterede 9-polede hanstik med varenr. 14.350.09, svarende til Bulgin PX0728/P.
Stikdåsen er beregnet til op til 5 A og 150 V AC/DC. De ni løse crimpkontakter monteres på lederne før indsættelse i kontaktindsatsen og er dimensioneret til ledertværsnit på 0,14-0,25 mm² eller 24-26 AWG. Kontakterne er fremstillet af tinbelagt kobberlegering. Kontaktmodstanden er under 10 mΩ, mens isolationsmodstanden er over 10⁴ MΩ ved 500 V DC.
Huset er fremstillet af glasfiberforstærket polyamid, og kontaktindsatsen er udført i polyamid med brandklasse UL94 V-0. Stikdåsen har IP68- og IP69K-klassifikation; IP68 gælder ved korrekt sammenkobling med et kompatibelt modstik. Konstruktionen er testet til 10 meters vanddybde i to uger og 100 meters vanddybde i 12 timer. Den er desuden testet mod cyklisk salttåge efter EN 60068-2-52, test Kb, Marine Severity Level 1.
Flangen måler 44,5 × 44,5 mm, og monteringshullernes centerafstand er 33,3 × 33,3 mm. Installationen kræver et panelhul på Ø20,2 mm og fire monteringshuller på Ø3,8 mm. Frontfremspringet fra flangen er 16 mm, koblingsringen måler Ø38,1 mm, og det variantspecifikke mål A er 9,6 mm. Tætningspakning og tætningstyller til monteringsskruerne medfølger. Det anbefalede tilspændingsmoment er 0,34 Nm med de medfølgende skiver.
Sammenkoblingen sker med skrue-/gevindkobling, og mekaniske styrespor forhindrer forkert orientering. Hunkontaktindsatsen forbindes til forsyningssiden, mens det matchende hanstik forbindes til apparatsiden. Stikket må ikke sammenkobles eller adskilles under elektrisk belastning. Pakninger og tætningsringe skal monteres korrekt og holdes rene for at bevare tætningen.
En vandtæt beskyttelseskappe medfølger til beskyttelse af stikdåsen, når den ikke er i brug. Produktet er RoHS-overensstemmende og har CSA-, UL- og VDE-godkendelser. Driftstemperaturen er fra -20 °C til +70 °C.
Vigtige funktioner9-polet panelmonteret stikdåse med hunkontakter
Maks. 5 A og 150 V AC/DC
Crimpterminering til 0,14-0,25 mm² ledere
IP68 og IP69K ved korrekt installation og sammenkobling
Glasfiberforstærket polyamidhus
Lavprofilflange på 44,5 × 44,5 mm
Panelhul: Ø20,2 mm
Passer til hanstik 14.350.09 / PX0728/P
Vandtæt beskyttelseskappe medfølger
CSA-, UL- og VDE-godkendt
