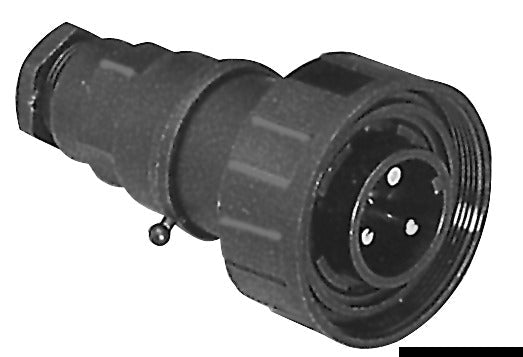

Dette Bulgin Standard Buccaneer han-kabelstik er et 3-polet, cirkulært kabelstik til fritliggende kabelmontage. Stikket har tre hankontakter, en mærkestrøm på 10 A og er beregnet til sammenkobling med et kompatibelt hunstik i PX07-serien.
Model PX0731/P anvender skrueterminaler og leveres med monterede kontakter. Den elektriske tilslutning kan udføres uden specialværktøj, og terminalerne er dimensioneret til et lederareal på 2,5-4 mm² svarende til 14-12 AWG. Den medfølgende sorte kabelpakning passer til glatte, runde kabler med en diameter på 6-8 mm.
Stikhuset er fremstillet af glasfiberforstærket polyamid/nylon, mens kontakterne er udført i forniklet messing. Gevindkoblingen med skruekoblingsring fastholder forbindelsen, og mekaniske styrenøgler modvirker forkert orientering ved sammenkobling. Produktet måler maksimalt 69 mm i længden afhængigt af kabeldiameteren og har en diameter på 38,1 mm over koblingsringen.
Når stikket er korrekt sammenkoblet med et kompatibelt modstik, er forbindelsen klassificeret til IP68. Konstruktionen er desuden klassificeret til IP69K/IP6K9K efter DIN 40050 del 9 og har et driftstemperaturområde fra -20 °C til +70 °C. Saltmistbestandigheden er testet efter EN 60068-2-52, Test Kb, Marine Severity Level 1.
Den dokumenterede kompatibilitet omfatter det 3-polede udvendige hunstik med varenr. 14.360.03 og det 3-polede indbyggede lavprofil-hunstik med varenr. 14.370.03. Når kabelstikket opbevares frakoblet, kan tætningshætte PX0734 anvendes til at beskytte tilslutningen og opretholde den tilsigtede tæthed.
Ved installation skal kabelpakningen og glandmøtrikken spændes korrekt omkring kablet, og O-ringene skal være rene og korrekt placeret. Stikket må ikke sammenkobles eller adskilles under elektrisk belastning. Hanstikket skal monteres på apparat- eller forbrugersiden af forbindelsen.
Vigtige funktioner3-polet han-kabelstik med 10 A mærkestrøm
Frit kabelmonteret konstruktion med skrueterminaler
Til 6-8 mm glat, rundt kabel med standard kabelpakning
Lederareal på 2,5-4 mm² / 14-12 AWG
IP68 ved korrekt sammenkobling med kompatibelt modstik
IP69K/IP6K9K efter DIN 40050 del 9
Glasfiberforstærket polyamid/nylon med forniklede messingkontakter
Driftstemperatur fra -20 °C til +70 °C
Mekaniske styrenøgler og skruekoblingsring
Kompatibelt med hunstik 14.360.03 og 14.370.03
