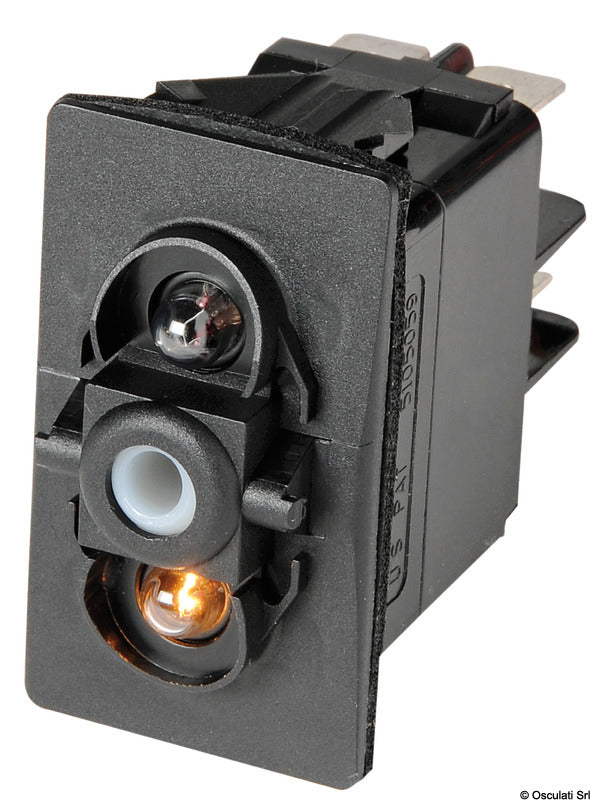

Carling Contura II belyst vippekontakt ON-OFF, 12 V – hvide pærer

Carling Contura II belyst marine-vippekontakt er en panelmonteret ON-OFF-kontakt med fastholdte positioner og belysning til 12 V-installationer. Denne variant har fire terminaler og hvide pærer og kan anvendes som en generel afbryder til elektriske forbrugere.

Kontakten har to separate lysfunktioner. Den ene belyser symbolet konstant, så kontakten kan lokaliseres i mørke. Den anden fungerer som statuslys og belyser feltet under symbolet, når den tilsluttede forbruger er aktiveret.

Kontakthuset er klassificeret til IP56 og monteres med snap-in-fastgørelse i en rektangulær paneludskæring på 21,5 × 36,8 mm. Contura II-formatets ydre kontur er 25 × 49 × 39 mm. Kontakten er beregnet til en maksimal belastning på 20 A ved 12 V eller 15 A ved 24 V.

Vippe/aktuator med belyst symbol medfølger ikke og skal bestilles separat. Kontakten passer til separate Contura-symbolvipper i familierne 14.193.xx og 14.194.xx. Panelrammer i familien 14.197.xx kan anvendes til enkeltmontering eller opbygning af et samlet kontaktpanel.

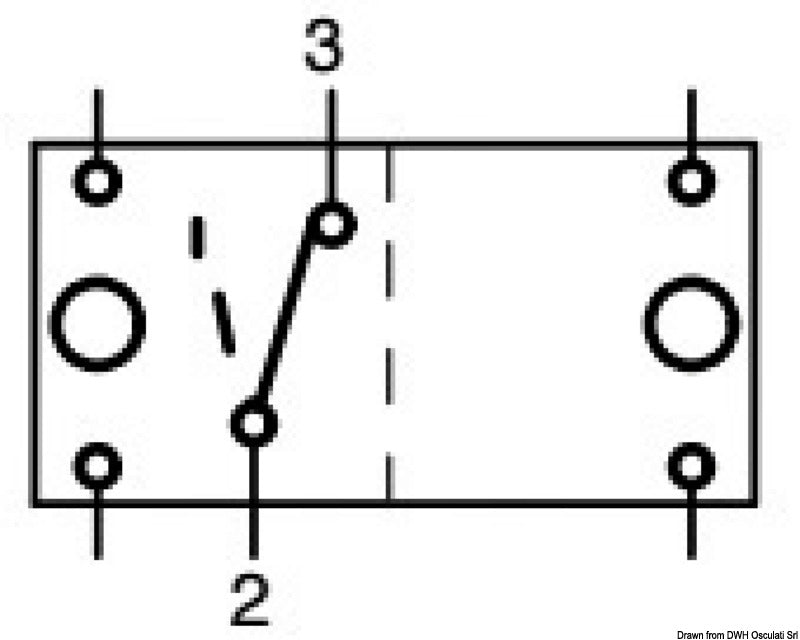

Ved installation skal tilslutningen udføres efter det variantspecifikke terminaldiagram, da de fire terminaler omfatter både kontakt- og belysningsfunktioner.

Fastholdt ON-OFF-kontakt
12 V-belysning med hvide pærer
To separate lysfunktioner
Fire terminaler
Maks. 20 A ved 12 V og 15 A ved 24 V
IP56
Snap-in-panelmontering
Paneludskæring: 21,5 × 36,8 mm
Vippe/aktuator bestilles separat
