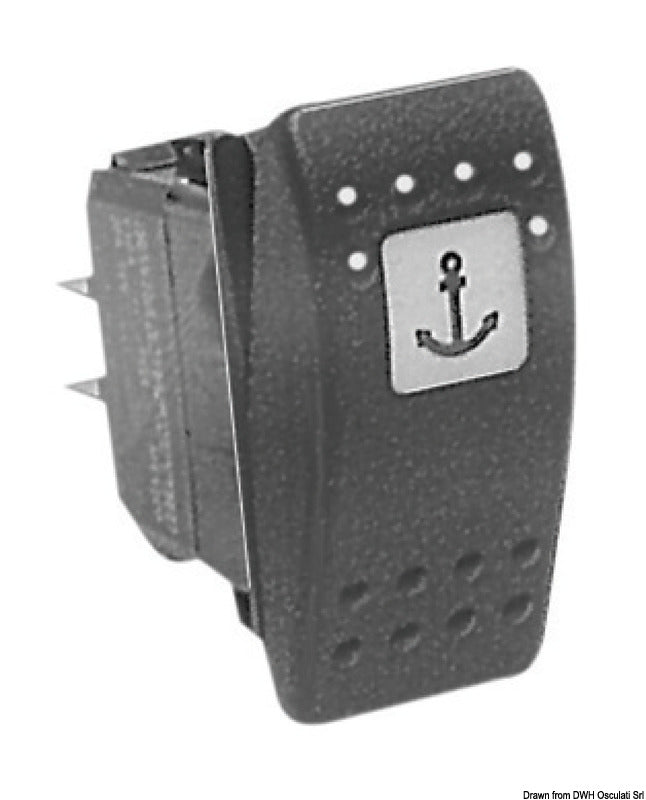

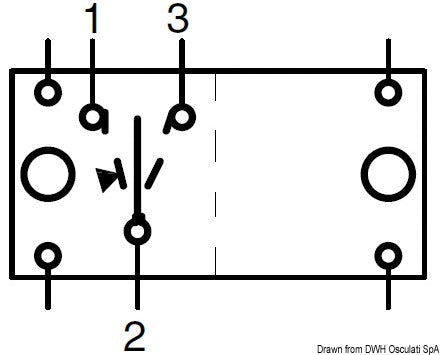

Denne Carling Contura II belyste marine-vippeafbryder har kontaktforløbet ON-OFF-(ON) og er beregnet til panelmontering i 12 V-installationer. Den har én fastholdt ON-position, en central OFF-position og én momentan ON-position med fjederretur. Varianten har fire terminaler og anbefales til lænsepumper med automatisk og manuel drift.
Afbryderen har to hvide pærer med separate funktioner. Det ene lys kan forbindes som konstant baggrundsbelysning af symbolet, så kontakten er nem at finde i mørke. Det andet lys oplyser indikationsspalten under symbolet, når den tilsluttede funktion er aktiveret.
Kontaktmekanismen er klassificeret til IP56 og har en maksimal strømkapacitet på 20 A ved 12 V. Den monteres i et rektangulært paneludsnit på 21,5 × 36,8 mm. De samlede mål er 49 mm i højden og 25 mm i bredden, mens dybden bag fronten er 39 mm.
Den udvendige symbolvippe med aktuator medfølger ikke og skal bestilles separat. Til lænsepumpeinstallationer kan der blandt andet anvendes symbolvipper med varenr. 14.194.07, 14.193.67, 14.193.37 eller 14.193.07.
Ved installation skal den tilsluttede belastning holdes inden for kontaktens maksimale kapacitet. ON-OFF-(ON)-forløbet gør kontakten velegnet, når én funktion skal kunne køre fastholdt, mens en anden funktion kun skal være aktiv, så længe vippen holdes i den fjederreturnerede position.
Vigtige funktionerON-OFF-(ON) kontaktforløb
Én fastholdt og én momentan ON-position
12 V belysning med 2 hvide pærer
Separat baggrundslys og statusindikator
4 terminaler
Maks. 20 A ved 12 V
IP56
Paneludsnit: 21,5 × 36,8 mm
Anbefalet til automatisk og manuel betjening af lænsepumper
Symbolvippe/aktuator bestilles separat
