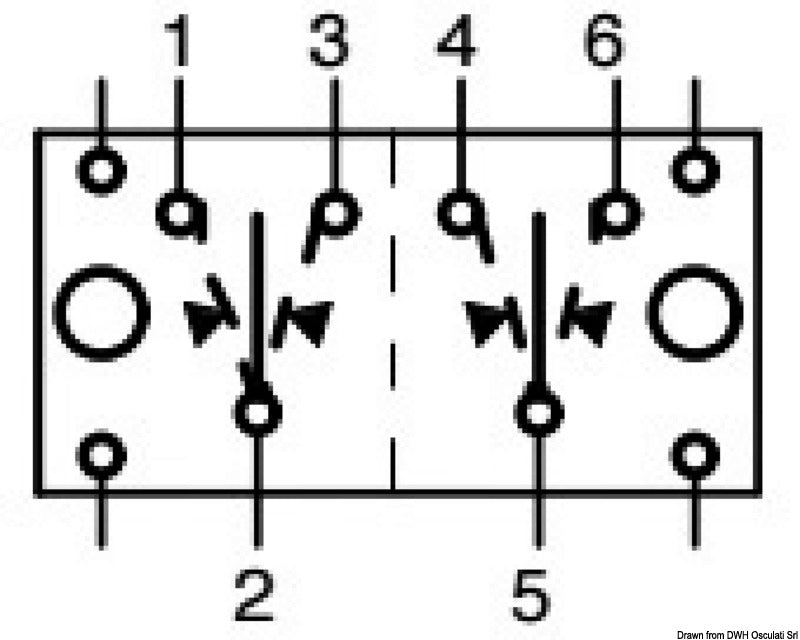

Denne Carling Contura II vandafvisende vippekontakt er en belyst, 2-polet kontaktmekanisme til panelmontering. Varianten arbejder med 12 V-belysning, har kontaktfunktionen (ON)-OFF-(ON) og er udstyret med 8 terminaler.
Kontakten har tre stillinger med center-OFF og momentan ON-funktion i begge retninger. Parenteserne omkring ON angiver fjederretur, så kontakten automatisk vender tilbage til midterstillingen, når vippen slippes. Konstruktionen er velegnet til op/ned- eller frem/tilbage-styring, hvor udstyret kun skal være aktivt, mens kontakten holdes inde.
Den anbefalede anvendelse omfatter trimflaps, hydraulikpumper og ankerspil. Den to-polede kontaktfunktion gør det muligt at styre relevante 12 V-systemer med to momentane retninger. Kontakten kan desuden anvendes til betjening af et enkelt Dudge 77 elektrisk bordben.
Kontakten har to separate hvide 12 V-pærer. Den ene belyser symbolet og kan tilsluttes som konstant orienteringslys, så kontakten kan findes i mørke. Den anden fungerer som kontrollampe og belyser spalten under symbolet, når den tilsluttede funktion aktiveres. På denne momentvariant er ON-belysningen knyttet til den aktiverede funktion.
Kapslingsklassen er IP56, og den maksimale strømkapacitet er 20 A ved 12 V. Kontakten monteres i en rektangulær paneludskæring på 21,5 × 36,8 mm.
Produktet leveres som kontaktmekanisme uden symbolvippe. Den passende vippe skal bestilles separat efter funktion og ønsket udførelse. Dokumenterede muligheder omfatter varenr. 14.193.04 med trimflapsymbol, 14.193.14 med ankerspilsymbol og 14.193.09 uden symbol. Til enkeltmontage kan sort ramme 14.197.03 eller hvid ramme 14.197.63 anvendes.
Vigtige funktionerKontaktfunktion: (ON)-OFF-(ON)
Tre stillinger med center-OFF og fjederretur fra begge ON-stillinger
2-polet konstruktion med 8 terminaler
12 V med to hvide pærer
Maks. strømkapacitet: 20 A ved 12 V
Vandafvisende konstruktion med IP56
Paneludskæring: 21,5 × 36,8 mm
Anbefalet til trimflaps, hydraulikpumper og ankerspil
Symbolvippe bestilles separat
