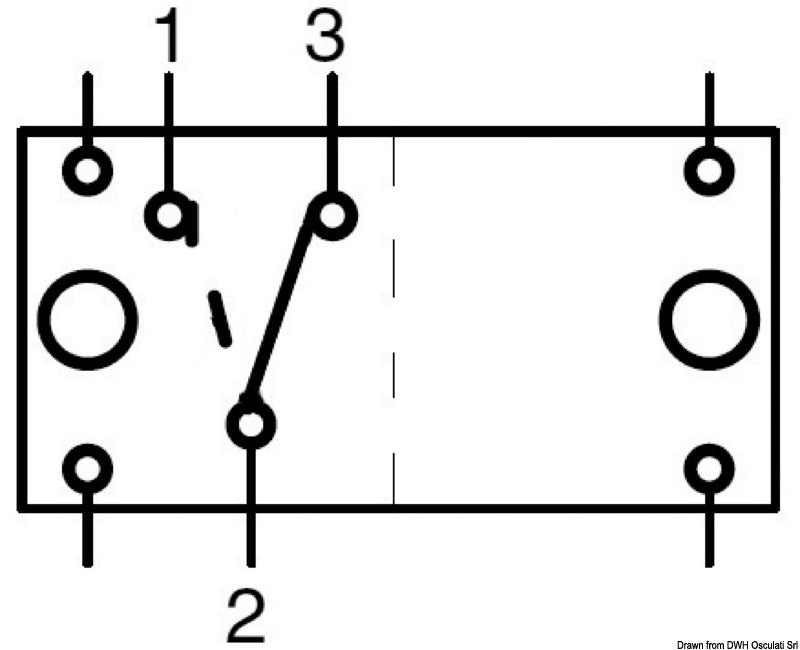

Denne Carling Contura II belyste marine-vippekontakt er en panelmonteret ON-ON-kontakt til marine elektriske installationer. Kontaktfunktionen gør den velegnet som korrespondancekontakt, hvor den samme lampe skal kunne betjenes fra to forskellige steder.
Kontakten har to stabile ON-positioner uden fjederretur. Den maksimale kontaktbelastning er 20 A ved 12 V og 15 A ved 24 V. Den indbyggede belysning er beregnet til 12 V og består af to hvide glødepærer.
Den dobbelte belysning har hver sin funktion. Den ene pære oplyser symbolet på den valgte vippe og kan være konstant tændt, så kontakten er nem at lokalisere i mørke. Den anden pære oplyser indikatorspalten under symbolet, når den tilsluttede funktion er aktiveret.
Kontakten monteres ved indbygning og snapfastgørelse i en rektangulær paneludskæring på 21,5 × 36,8 mm. Fronten måler 25 × 49 mm, og indbygningsdybden er 39 mm. IP56-klassificeringen giver beskyttelse mod støv og kraftige vandstråler ved korrekt montering.
Kontakthuset har en base af polyester og en ramme af nylon. Den udskiftelige symbolvippe/aktuator medfølger ikke og skal vælges separat efter den funktion, kontakten skal betjene. Neutrale vipper uden symbol findes blandt andet som varenr. 14.194.09, 14.193.69, 14.193.39 og 14.193.09. Separate rammer til én kontakt findes i hvid som varenr. 14.197.63 og i sort som varenr. 14.197.03.
Vigtige funktionerON-ON-kontakt med 2 stabile positioner
Til betjening af samme lampe fra 2 forskellige steder
2 hvide glødepærer til 12 V belysning
Separat symbol- og statusbelysning
Maks. belastning: 20 A ved 12 V og 15 A ved 24 V
IP56-beskyttelse
Paneludskæring: 21,5 × 36,8 mm
Symbolvippe/aktuator bestilles separat
