Denne Carling Contura II marinevippekontakt er en panelmonteret 12 V-kontakt med momentan (ON)-OFF-funktion. ON-positionen opretholdes kun, mens kontakten betjenes, hvorefter fjederreturen fører den tilbage til OFF. Funktionen er beregnet til horn, signalhorn og marine-/bådtoiletter, hvor udstyret kun skal være aktivt under betjening.
Kontakten har fire terminaler og hvide 12 V-pærer. Den maksimale kontaktbelastning er 20 A ved 12 V og 15 A ved 24 V. Konstruktionen har belysning til symbol og funktionsindikering, men den præcise lyssekvens afhænger af den momentane kontaktfunktion.
Kontakten monteres i et rektangulært panelhul på 21,5 × 36,8 mm. Kontakthuset måler 49 mm i højden, 25 mm i bredden og 39 mm i dybden. Kapslingen er klassificeret IP56 og er dermed beskyttet mod støvindtrængning i skadelig mængde samt kraftige vandstråler.
Produktet leveres som kontaktbase uden symbolvippe. En passende Contura-symbolvippe skal derfor bestilles separat. Til horn kan blandt andet anvendes varenr. 14.193.03, 14.193.33, 14.193.63 eller 14.194.03. Til toiletpumpe findes symbolvipperne 14.193.83 og 14.193.93.
Til enkeltmontering findes sort ramme med varenr. 14.197.03 og hvid ramme med varenr. 14.197.63. Ved opbygning af et samlet kontaktpanel kan sorte paneldele 14.197.01 og 14.197.02 samt blindprop 14.197.04 anvendes. Tilsvarende hvide paneldele findes som 14.197.61, 14.197.62 og 14.197.64.
Vigtige funktionerMomentan (ON)-OFF-funktion med fjederretur
Nominel variantspænding: 12 V
Hvide 12 V-pærer
Maks. 20 A ved 12 V og 15 A ved 24 V

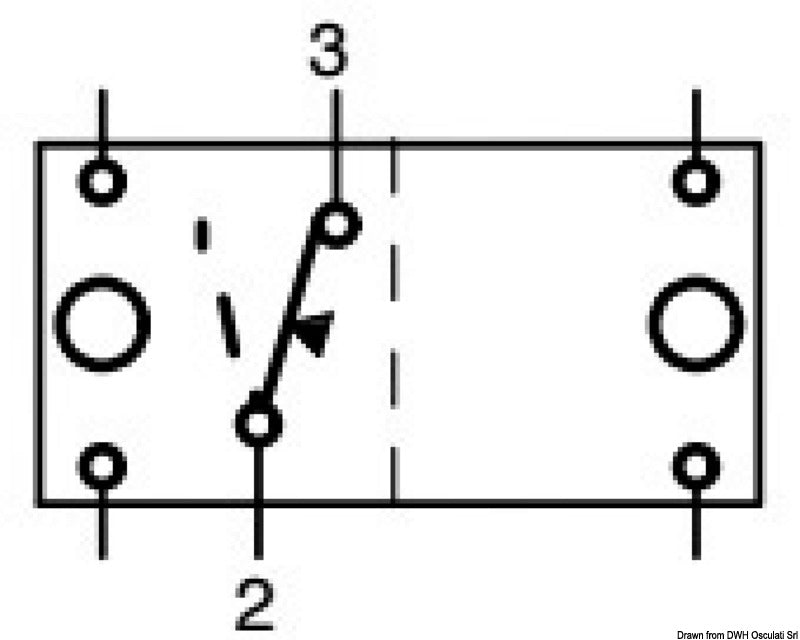

Fire terminaler
Paneludskæring: 21,5 × 36,8 mm
Produktmål: 49 × 25 × 39 mm
IP56-beskyttelse
Til horn, signalhorn og marine-/bådtoiletter
Symbolvippe bestilles separat
