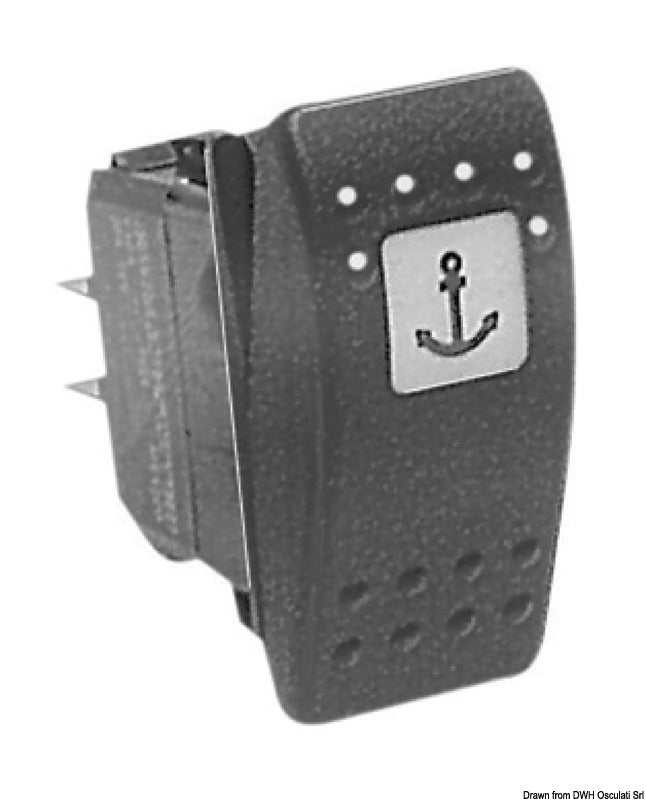

Denne Carling Contura II belyst vippekontakt er en dobbeltpolet 3-positionskontakt til panelmontering. Kontaktfunktionen er (ON)-OFF-(ON), hvor begge ON-positioner er momentane og har fjederretur til den centrale OFF-position. Varianten er beregnet til 12 V LED-belysning og anbefales til betjening af trimflaps, hydraulikpumper og ankerspil.
Kontakten har otte terminaler og kan belastes med maks. 20 A ved 12 V eller maks. 15 A ved 24 V. Belastningsværdien ved 24 V gælder selve kontaktfunktionen; den integrerede røde LED-belysning er specificeret til 12 V.
Belysningssystemet omfatter lys bag betjeningssymbolet, så kontakten kan lokaliseres i mørke, samt en separat funktionsindikering under symbolet, der lyser, når den tilsluttede funktion aktiveres. Det ønskede symbol vælges via en separat Contura-vippeaktuator.
Kontakten har IP56-kapslingsklasse og monteres i en rektangulær paneludskæring på 21,5 × 36,8 mm. Vippeaktuatoren med symbol medfølger ikke og skal bestilles separat.
Vippeaktuatorer og monteringsrammer
Til trimflapfunktion kan der vælges aktuator 14.193.04, 14.193.34, 14.193.64 eller 14.194.04 afhængigt af ønsket overflade og farve. Til ankerspilkontrol findes 14.193.14, 14.193.44, 14.193.74 og 14.194.14. Neutrale aktuatorer uden symbol findes som 14.193.09, 14.193.39, 14.193.69 og 14.194.09.
Til montering af én kontakt kan sort ramme 14.197.03 eller hvid ramme 14.197.63 anvendes. Serien omfatter desuden mellem- og endestykker til sammenbygning af flere kontakter.
Vigtige funktioner(ON)-OFF-(ON) med fjederretur til OFF
Dobbeltpolet kontakt med 8 terminaler
Rød LED-belysning til 12 V
Maks. belastning: 20 A ved 12 V og 15 A ved 24 V
Symbolbelysning og separat funktionsindikering
IP56-kapslingsklasse
Paneludskæring: 21,5 × 36,8 mm
Vippeaktuator med symbol bestilles separat
