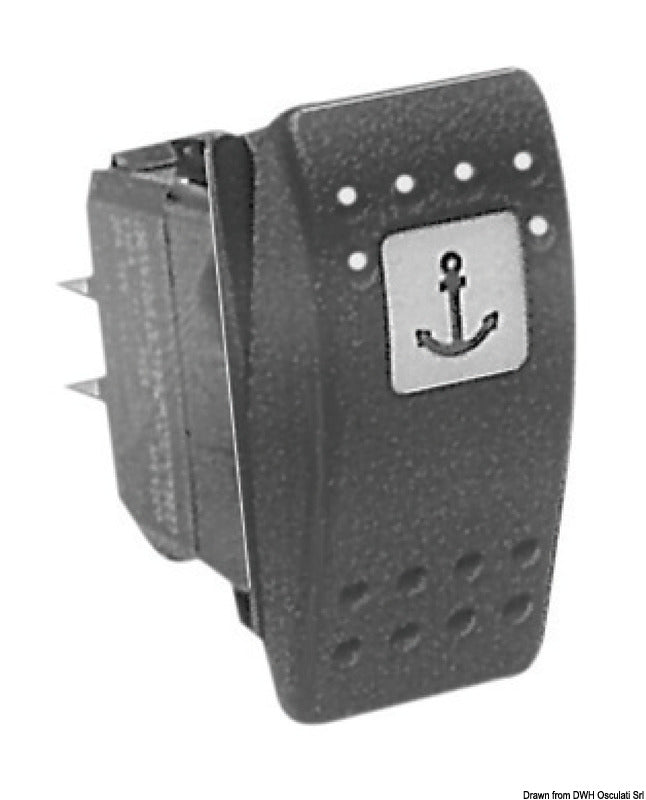

Denne Carling Technologies Contura II belyste vippekontakt er en fastholdende ON/OFF-kontakt til panelmontering i elektriske 24 V-systemer. Kontakten har rød LED-belysning, fire terminaler og en maksimal mærkestrøm på 15 A ved 24 V.
Den dobbelte lysfunktion gør det muligt både at lokalisere kontakten i mørke og at se, når den tilsluttede forbruger er aktiveret. Symbolfeltet kan være konstant belyst, mens en separat lysindikering i spalten under symbolet tændes sammen med den tilsluttede funktion.
Kontakten er vandafvisende i henhold til IP56 og monteres i en rektangulær paneludskæring på 21,5 × 36,8 mm. Snap-in-panelmonteringen giver en integreret installation i instrumentpaneler og elektriske betjeningspaneler.
Aktuatorkappen eller vippen med det ønskede symbol medfølger ikke og skal bestilles separat. Der kan vælges mellem kompatible Contura-aktuatorkapper med forskellige symboler og overflader i serierne 14.193.01–14.193.99 og 14.194.01–14.194.29.
Kontakten kan desuden monteres med kompatible panelrammer i 14.197-serien. Serien omfatter sorte og hvide rammer til enkeltkontakter samt midterindsatser, endeindsatser og blindpropper til sammenbyggede kontaktpaneler.
Vigtige funktionerFastholdende ON/OFF-kontakt
24 V med rød LED-belysning
Dobbelt lysfunktion til lokalisering og statusvisning
Maks. mærkestrøm: 15 A ved 24 V
Fire terminaler
Vandafvisende konstruktion i IP56
Paneludskæring: 21,5 × 36,8 mm
Separat aktuatorkappe eller vippe er nødvendig
