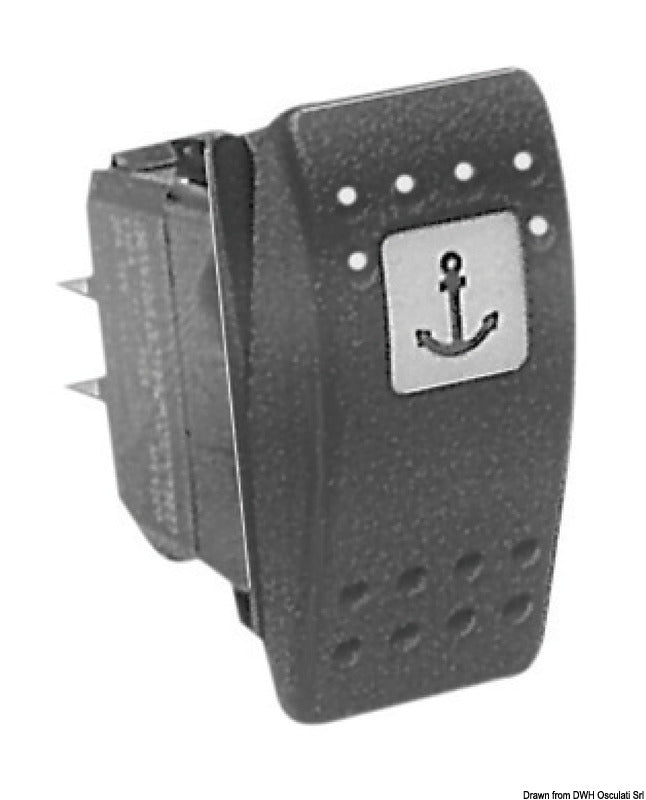

En Carling Technologies Contura II vandafvisende belyst vippekontakt med 24 V belysning og kontaktfunktionen (ON)-OFF-(ON). Kontakten har tre positioner med fast OFF-midterstilling og fjederretur fra begge momentane ON-positioner. Den dobbeltpolede udførelse med otte terminaler er velegnet til betjening af trimflaps, hydrauliske pumper og ankerspil.
Kontakten er forsynet med to hvide pærer. Den ene kan belyse symbolet på den separat bestilte vippe, så betjeningen kan lokaliseres i mørke, mens den anden belyser indikatoråbningen under symbolet, når den tilsluttede funktion aktiveres. Varianten har en særlig note om, at momentan ON-funktion kun har lys på forbrugeren; den elektriske tilslutning skal derfor udføres efter det relevante kontaktdiagram.
Den vandafvisende konstruktion har kapslingsklasse IP56. Kontakten er beregnet til panelmontering og kræver en rektangulær paneludskæring på 21,5 × 36,8 mm. Kontaktbelastningen er maks. 15 A ved 24 V eller 20 A ved 12 V.
Familietegningen viser en frontkontur på 25 × 49 mm og en dybde på 39 mm i monteret udformning med vippe. Da selve vippen eller aktuatoren skal bestilles separat, er disse mål reference for den samlede monterede kontur og ikke mål på den løse kontaktbase alene.
Til trimflaps findes dokumenterede symbolvipper med varenumrene 14.194.04, 14.193.64, 14.193.34 og 14.193.04. Til ankerspilbetjening findes varenumrene 14.194.14, 14.193.74, 14.193.44 og 14.193.14. Ved installation med elektriske bordben kan ramme 14.197.63 eller 14.197.03 samt vippe 14.193.45 eller 14.193.15 anvendes. Valg af vippe og ramme afhænger af installation og ønsket symbol og udførelse.
Vigtige funktionerKontaktfunktion: (ON)-OFF-(ON)
Tre positioner med fjederretur fra begge ON-positioner
Dobbeltpolet udførelse med 8 terminaler
To hvide pærer til 24 V belysning
Kapslingsklasse IP56
Maks. belastning: 15 A ved 24 V og 20 A ved 12 V
Paneludskæring: 21,5 × 36,8 mm
Vippe eller aktuator bestilles separat
Anbefalet til trimflaps, hydrauliske pumper og ankerspil
