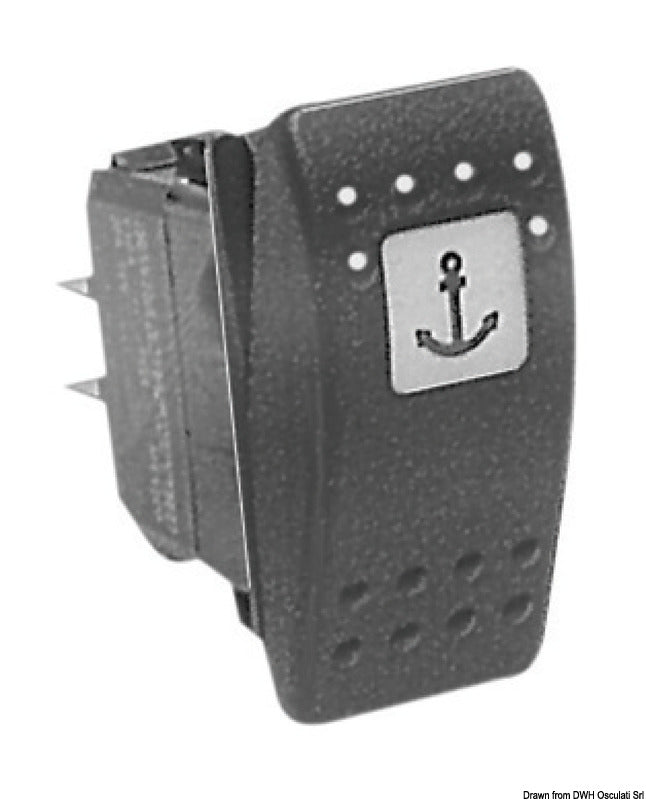

Dette Carling V-Series Contura II belyste vippekontaktmodul er en trepositions ON-OFF-ON-kontakt til panelmontering i maritime elinstallationer. Varianten er beregnet til 12 V og har seks terminaler samt hvide pærer til den dobbelte belysningsfunktion.
Kontakten har tre faste positioner: ON, OFF og ON. Den anbefales blandt andet til valg mellem automatisk og manuel drift af en lænsepumpe samt til styring af navigationslys og mastelys. Den maksimale belastning er 20 A ved 12 V.
Den dobbelte belysning gør kontaktens funktion tydelig i mørke. Når modulet er korrekt tilsluttet, belyser den ene pære symbolet på vippen konstant, så kontakten kan lokaliseres. Den anden pære belyser en separat spalte under symbolet, når den tilsluttede funktion er aktiveret.
Kontaktmodulet er klassificeret til IP56 og monteres i en rektangulær paneludskæring på 21,5 × 36,8 mm. De omtrentlige ydre mål er 25 mm i bredden, 49 mm i højden og 39 mm i dybden. Højdemålet fremgår af seriens fælles målskitse og er ikke særskilt angivet med eller uden monteret vippe.
Den funktionsmærkede Contura-symbolvippe medfølger ikke og skal vælges separat efter den ønskede anvendelse. Til lænsepumpe kan blandt andet anvendes vipperne 14.193.07, 14.193.37, 14.193.67 og 14.194.07. Til navigationslys findes 14.193.01, 14.193.31, 14.193.61 og 14.194.01, mens 14.193.02, 14.193.32, 14.193.62 og 14.194.02 har symbol for ankerlys. Neutrale vipper uden symbol findes som 14.193.09, 14.193.39, 14.193.69 og 14.194.09.
Monteringsrammer og relateret anvendelse
Til enkeltmontering findes sort ramme 14.197.03 og hvid ramme 14.197.63. Serien omfatter desuden indsatsdele og blindpropper til sammenbyggede paneler. Kontaktmodulet kan også anvendes som kontakt til projektør 13.310.12.

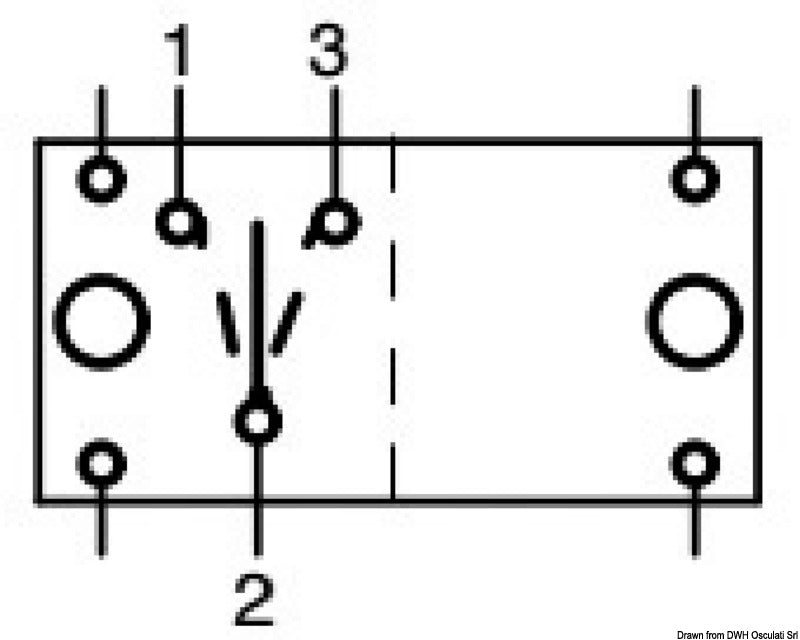

Vigtige funktionerKontaktfunktion: ON-OFF-ON
Tre faste kontaktpositioner
12 V med hvide pærer
Dobbelt belysning af symbol og aktiveringsindikator
Maksimal belastning: 20 A ved 12 V
Seks terminaler
IP56
Paneludskæring: 21,5 × 36,8 mm
Separat Contura-symbolvippe påkrævet
