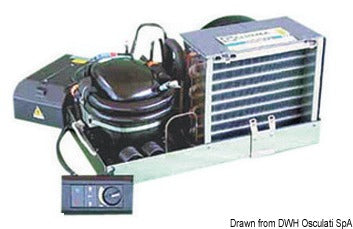

Climma Compact selvstændigt marinklimaanlæg variant A er et vandkølet monoblokanlæg med direkte ekspansion til køling og opvarmning ombord. Compact 9 Dry Pan MK3-modellen har en nominel køle- og varmekapacitet på 9.000 BTU/h og er beregnet til klimatisering af en enkelt kahyt eller tilstødende kahytter.
Anlægget er specificeret som en 220 V-variant. Compact 9-platformens nominelle eldata er 230 V AC, 1-faset og 50 Hz. Driftsstrømmen er 3,4 A ved køling og 4 A ved opvarmning, mens startstrømmen er 21,8 A. Reverse cycle-princippet gør det muligt at bruge den samme kølemiddelkreds til både køling og opvarmning.
Den kompakte konstruktion har base og komponenter i rustfrit stål samt en vandkølet kondensator i marinebestandigt kobber-nikkel. Climma Dry Pan-systemet og kondensafløbet er udviklet til at begrænse kondensproblemer. Kondensbakken har to 19 mm slangestudse, og luftfilteret ved varmeveksleren kan afmonteres til rengøring eller udskiftning.

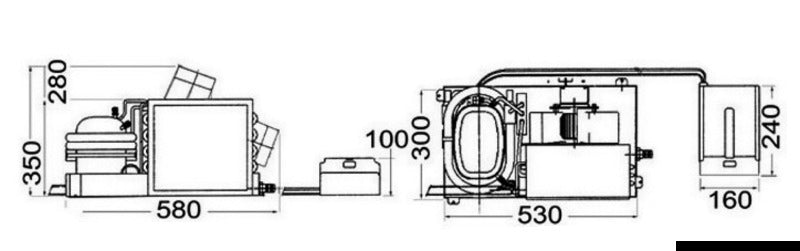

Den drejelige ventilator leverer op til 230 m³/h og kan orienteres til vandret eller lodret luftafgang. Ved installationer med begrænset højde kan ventilatoren drejes 90°. Luftkanaltilslutningen er Ø 100 mm, og hovedkanalen må ikke have mindre diameter end ventilatorens tilslutning. De modelspecifikke tegningsmål er 520 mm baselængde, 300 mm basebredde og 275 mm højde; den maksimale vandrette udstrækning inklusive fremspringende komponenter er 338 mm.
Enheden installeres i det rum, der skal klimatiseres, hvor den tager returluften direkte fra rummet. Den behandlede luft føres gennem fleksible, isolerede kanaler til et eller flere udblæsningsgitre. Installationen skal give adgang til luftfilter, kondensafløb, fastgørelsespunkter, søvandsrør, kabler og elboks. Søvandspumpen skal monteres vandret med udløbet opad og mindst 50 cm under vandlinjen; sugesiden bør være under 1 m og udføres uden luftlommer eller uhensigtsmæssige vandlåse.
Maskinsættet leveres med digitalt MK3-betjeningspanel og forbindelseskabel. Kølemiddelkredsen er fabriksfyldt, så installationen ikke kræver indgreb i kølemiddelkredsen. Søvandsinstallation og luftfordeling kræver separate installationsdele. Første luftudtagskit, varenr. 50.241.20, indeholder 244 × 244 mm returluftsgitter, 6 m Ø 100 mm kanal, Ø 100 mm tilslutning, plenum og 202 × 100 mm udblæsningsgitter. Et ekstra udtag kan etableres med varenr. 50.241.25, som omfatter en 100 × 100 × 100 mm 3-vejs fitting og et lukbart Ø 100 mm luftudtag.
Vigtige funktionerSelvstændigt, vandkølet monoblokanlæg med direkte ekspansion
Køling og opvarmning via reverse cycle
Nominel kapacitet: 9.000 BTU/h
Variant A til 220–230 V AC-installation
Maksimal luftmængde: 230 m³/h
Luftkanaltilslutning: Ø 100 mm
Drejelig ventilator til vandret eller lodret luftafgang
Rustfri base og kobber-nikkel-kondensator
Dry Pan-kondenssystem og rengøringsbart luftfilter
Digitalt MK3-betjeningspanel og forbindelseskabel medfølger
