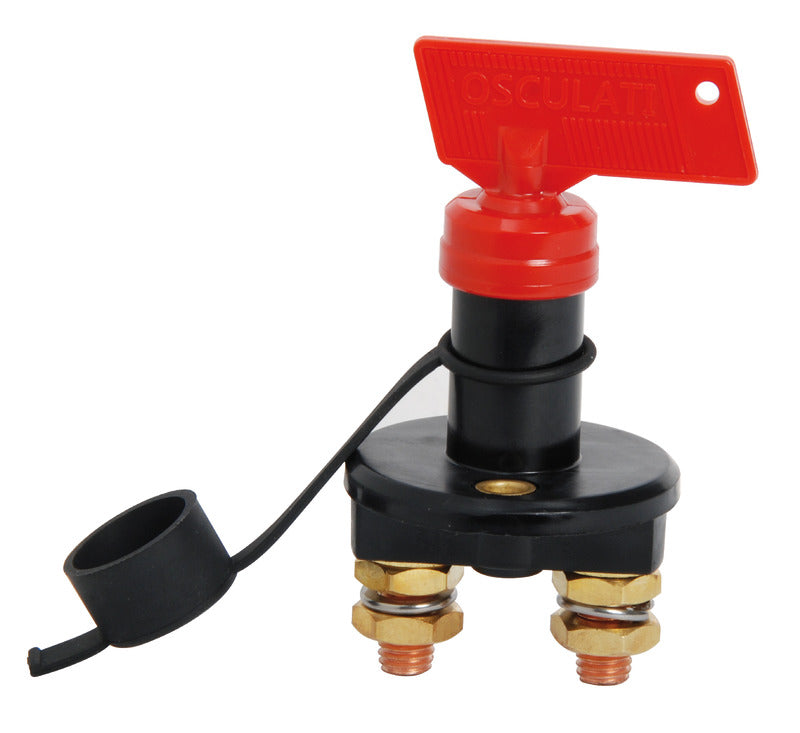

Denne Easy batterihovedafbryder er en manuel afbryder til sikker til- og frakobling af batteriet i en elektrisk installation. Den er beregnet til flangefastgørelse og kan anvendes ved op til 24 V DC med en maksimal kapacitet på 100 A.
Huset er fremstillet af sort technopolymer og leveres med en vandtæt beskyttelseshætte. Hætten beskytter betjeningsområdet mod vandpåvirkning, men produktet har ingen dokumenteret IP-klasse. De strømførende kontakter er udført i kobber, mens betjeningsstiften er fremstillet af messing.
Flangen har en diameter på 58 mm, og den samlede højde er 74,5 mm. Husets diameter er 27,7 mm, og hushøjden er 53,2 mm. Monteringshullerne er Ø6,5 mm med en centerafstand på 38 ± 0,1 mm. Terminal-/tapdiameteren er 9,4 mm.
Afbryderen er specificeret til et maksimalt kontaktspændingsfald på 300 mV ved mærkebelastning. Isolationsmodstanden er mindst 1 MΩ ved 500 V, og den dielektriske holdespænding er 1000 V i 1 minut. Det dokumenterede driftstemperaturområde er fra −40 °C til +80 °C.
En reservenøgle kan fås separat under varenr. 14.385.17. Kontrollér monteringsmål, spænding og belastning før installation.
Vigtige funktionerManuel batterihovedafbryder
Maks. kapacitet: 100 A
Til elektriske systemer op til 24 V DC
Flangefastgørelse med Ø58 mm flange
Sort hus i technopolymer
Kobberkontakter og messingstift
Vandtæt beskyttelseshætte medfølger
Driftstemperatur fra −40 °C til +80 °C
