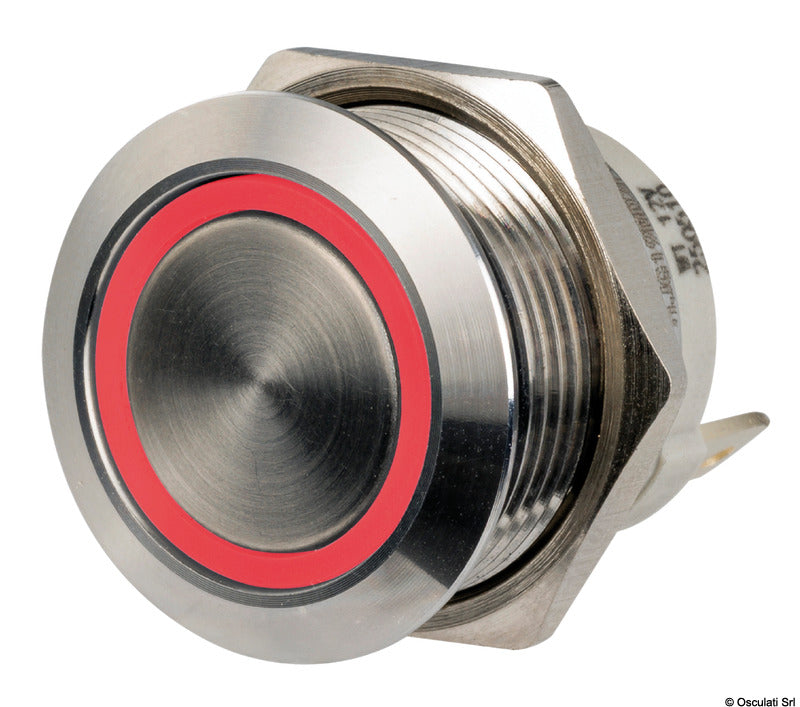

Denne FLAT lavprofil trykafbryder i AISI 316 rustfrit stål er en belyst anti-vandal panelafbryder med fastholdende ON/OFF-funktion. Varianten er beregnet til 12 V og 24 V DC-systemer, har en mærkestrøm på 20 A og er forsynet med en integreret rød LED-lysring.

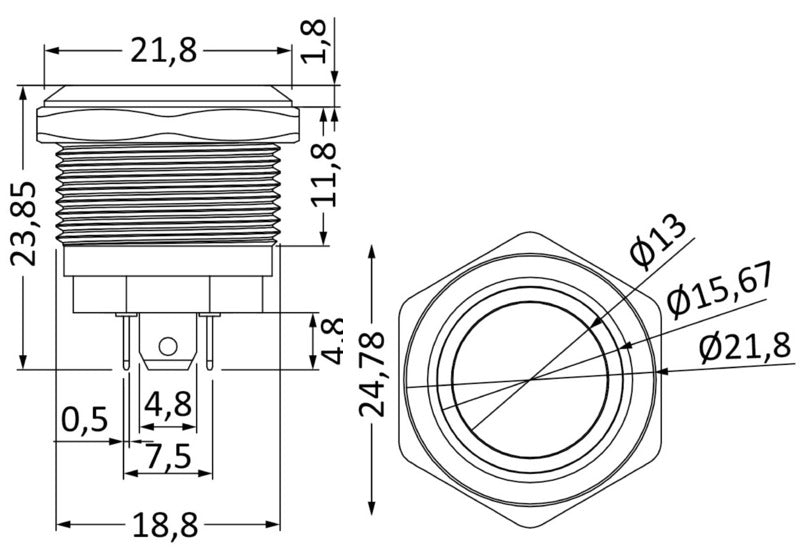

Afbryderens krop er CNC-fremstillet i AISI 316 rustfrit stål. Den flade front har en udvendig diameter på Ø21,8 mm, mens den centrale trykflade måler Ø13 mm. Frontflangen er 1,8 mm tyk, og lavprofiludførelsen giver en diskret montering i betjeningspaneler og andre overflader.
IP67-klassificeringen og anti-vandal konstruktionen gør afbryderen egnet til udsatte elektriske installationer. Den monteres gennem panelet med gevindhus og fastgørelsesmøtrik og kan anvendes i paneler med en tykkelse på op til 8 mm.
Den elektriske tilslutning sker via lange fladstikterminaler på 4,8 × 0,5 mm. Det præmonterede stik med varenr. 14.315.20 er kompatibelt med denne enkeltfarvede LED-variant og giver mulighed for at konfigurere LED-ringen til at lyse sammen med afbryderen eller konstant. Stikket er tilbehør og er ikke dokumenteret som inkluderet.
Der findes også kompatible præmonterede stik med integreret, automatisk genindkoblende automatsikring: varenr. 14.315.31 på 5 A, 14.315.32 på 10 A, 14.315.33 på 15 A og 14.315.34 på 20 A. Den nødvendige sikringsstørrelse afhænger af den tilsluttede belastning og den konkrete installation.
Vigtige funktionerFastholdende ON/OFF-funktion
12/24 V DC og 20 A
Integreret rød LED-lysring
CNC-fremstillet krop i AISI 316 rustfrit stål
Lavprofil og anti-vandal udførelse
IP67-klassificeret
Frontdiameter: Ø21,8 mm
Panelmontering i materialetykkelser op til 8 mm
Lange fladstikterminaler på 4,8 × 0,5 mm
