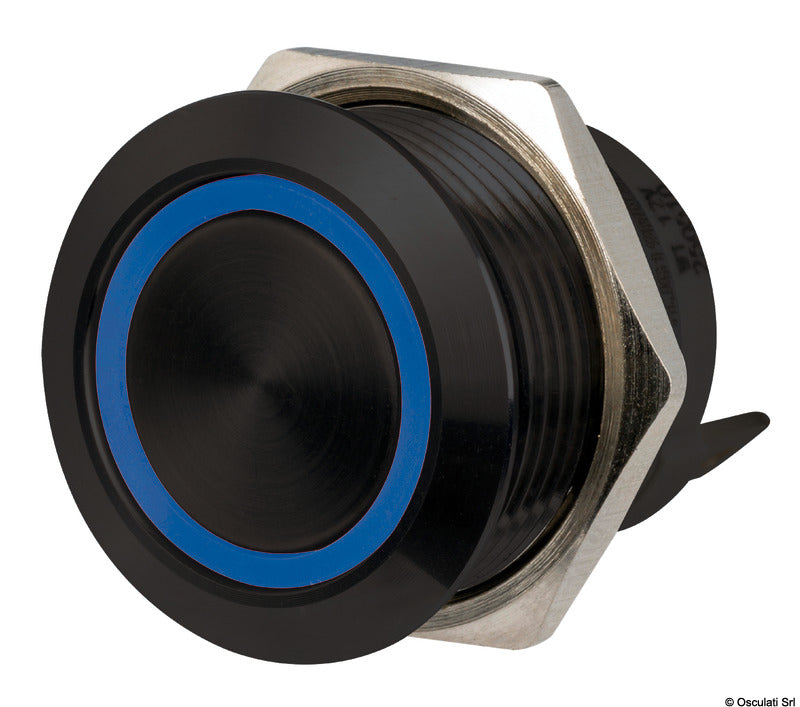

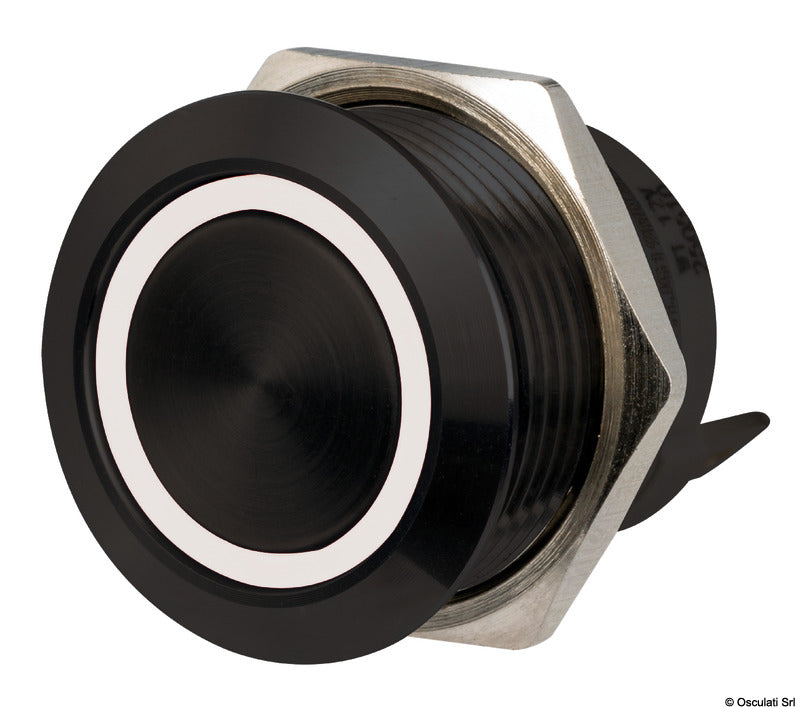

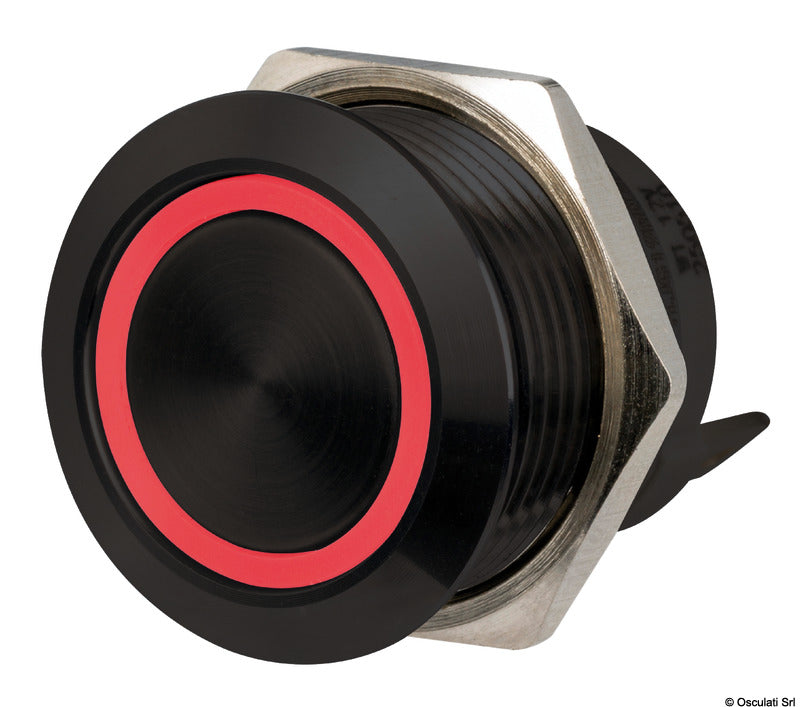

Denne FLAT lavprofil-trykafbryder er en rund, panelmonteret ON-OFF-kontakt til elektriske systemer med 12 eller 24 V DC. Kontakten er låsende, har en maksimal angivet strømkapacitet på 20 A og er forsynet med en integreret RBW LED-ring, der kan lyse rødt, blåt eller hvidt.
Huset er CNC-bearbejdet i AISI 316 rustfrit stål og har en sort PVD-overflade. Antivandal-konstruktionen og kapslingsklassen IP67 gør kontakten velegnet til udsatte betjeningspaneler, hvor der kræves en kompakt kontakt med beskyttet front.
LED-ringen har separate tilslutninger til rød, blå og hvid belysning. Installationen kan udføres, så LED-ringen tænder sammen med den tilsluttede belastning, eller så den lyser konstant uafhængigt af kontaktstillingen. Elektrisk tilslutning sker via bagvendte kontaktterminaler og separate LED-terminaler.

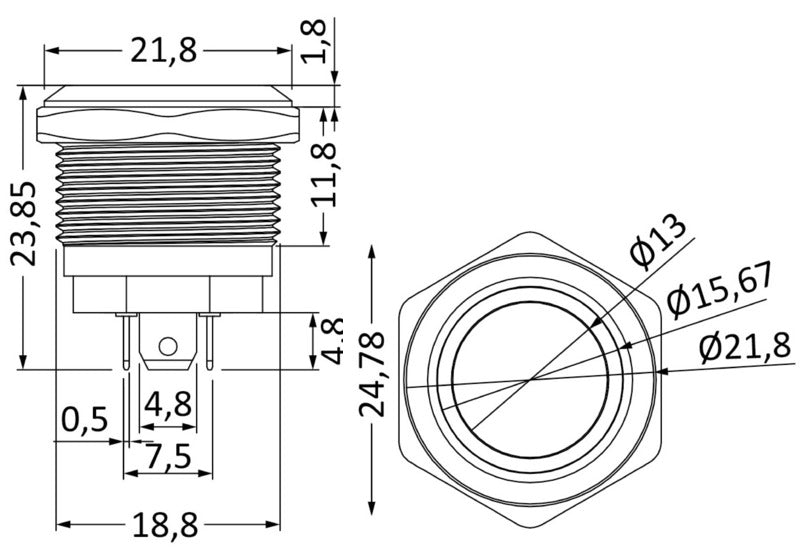

Kontakten monteres gennem et rundt panelhul og fastgøres bagfra med gevindhus og møtrik. Den udvendige frontdiameter er Ø21,8 mm, den synlige trykflade er Ø13 mm, og gevindhusets diameter er Ø15,67 mm. Fronten rager 1,8 mm frem, gevindsektionen er 11,8 mm lang, og fladstikkene måler 4,8 × 0,5 mm.
Kontakten kan forbindes direkte til terminalerne eller anvendes med det præfabrikerede stik 14.315.20 med 15 cm kabler, jumper til kontaktstyret eller konstant LED-lys samt låsering. Stik 14.315.31, 14.315.32, 14.315.33 og 14.315.34 tilføjer en automatisk nulstillende kredsløbsafbryder på henholdsvis 5, 10, 15 eller 20 A.
Vigtige funktionerLåsende ON-OFF-kontakt
Til 12/24 V DC-systemer
Maksimal angivet strømkapacitet: 20 A
Integreret RBW LED-ring med rødt, blåt og hvidt lys
CNC-bearbejdet hus i AISI 316 rustfrit stål
Sort PVD-overflade
Antivandal-udførelse
Kapslingsklasse IP67
Panelmontering med gevindhus og møtrik
Udvendig frontdiameter: Ø21,8 mm
