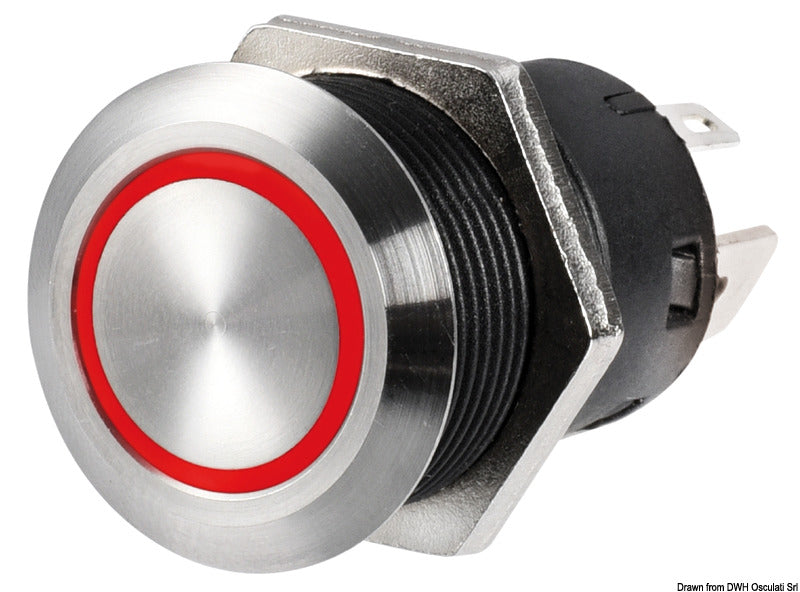

Denne FLAT vandalsikre trykknapafbryder i AISI 316 rustfrit stål med LED-ring er en rund, panelmonteret kontakt til 12 V DC-systemer. Varianten har rød LED-ring og momentan (ON)-OFF-funktion med en maksimal belastning på 20 A ved 12 V.
Den momentane funktion betyder, at kredsløbet kun er sluttet, mens knappen holdes inde. Når knappen slippes, går kontakten automatisk tilbage til OFF. Den kan derfor anvendes til funktioner, som kun skal aktiveres kortvarigt, eksempelvis horn, elektrisk toilet eller blæser, når installationens elektriske data passer til kontakten.

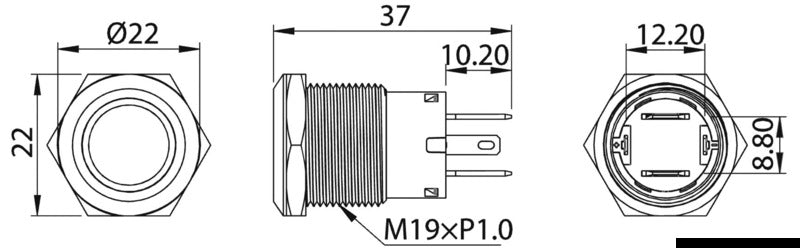

Huset er CNC-bearbejdet i AISI 316 rustfrit stål og har en flad, rund front med en udvendig diameter på 22 mm. Kontakten har en samlet dybde på 37 mm, monteringsgevind M19 × 1,0 og monteres i et rundt panelhul på Ø19 mm. Tilslutningen udføres via flade terminaler.
IP67-beskyttelsen gør kontakten egnet til udsatte panelinstallationer og beskytter ved midlertidig nedsænkning. Den patenterede konstruktion er specificeret til 20.000 kontaktcyklusser.

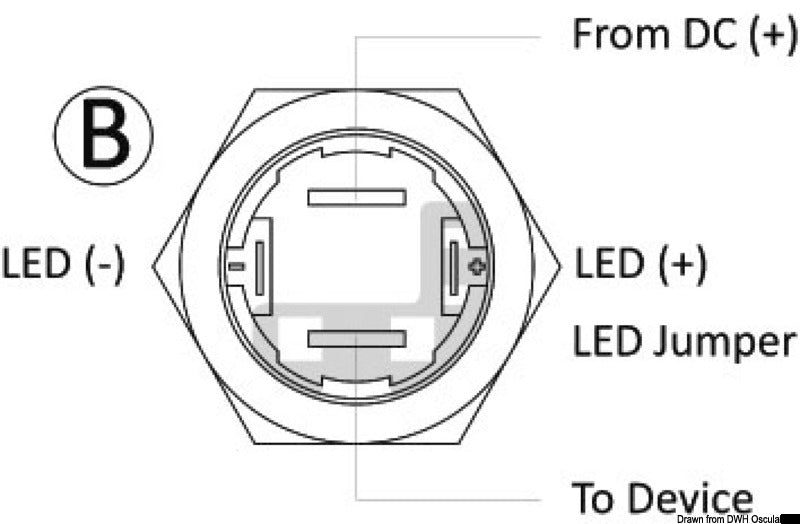

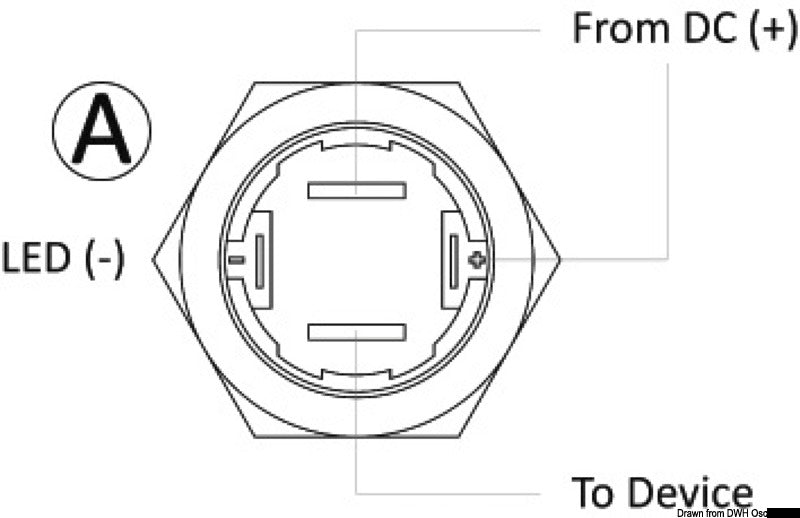

LED-ringen kan forbindes på to måder: Den kan lyse konstant, eller den kan konfigureres til kun at lyse, mens kontakten er aktiveret i ON-position. Et præmonteret ledningssæt med varenr. 14.215.20 fås som valgfrit tilbehør til hurtig installation og LED-konfiguration. Sættet har 15 cm kabler og kan desuden anvendes til tilslutning af 12 V-kontakten på en 24 V-forsyning. Et sæt med 40 bagbelyste, ridsefaste og vandtætte mærkater fås separat under varenr. 14.215.25.
Vigtige funktionerMomentan (ON)-OFF-funktion
12 V DC og maks. 20 A belastning
Rød, ringformet LED-belysning
CNC-bearbejdet hus i AISI 316 rustfrit stål
IP67-beskyttet mod midlertidig nedsænkning
Frontdiameter Ø22 mm og samlet dybde 37 mm
Panelmontering i Ø19 mm hul med M19 × 1,0 gevind
LED-ring kan lyse konstant eller ved aktivering
Levetid på 20.000 kontaktcyklusser
