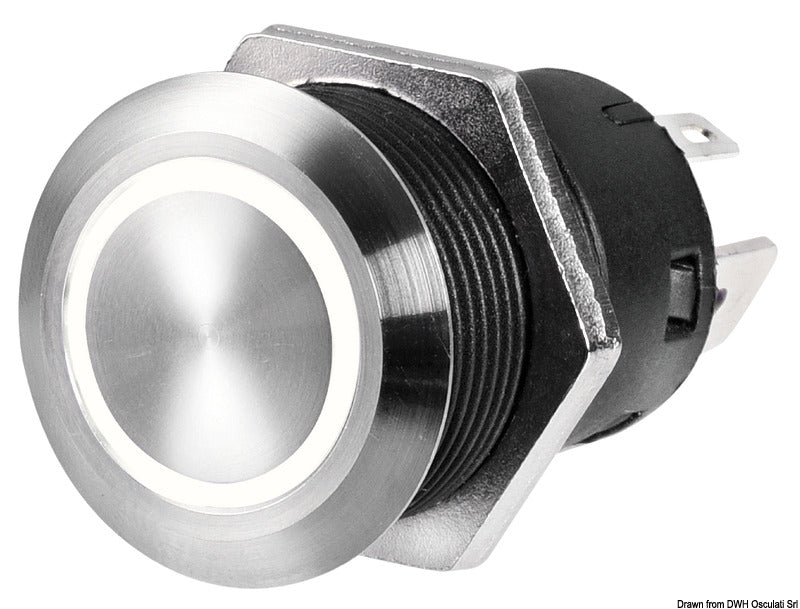

Denne FLAT trykknapafbryder i AISI 316 rustfrit stål med LED-ring er en flad, belyst afbryder til 24 V marineinstallationer. Varianten har momentan (ON)-OFF-funktion, en maksimal belastning på 10 A og en hvid LED-ring omkring trykfladen.
Den momentane funktion betyder, at ON-positionen kun er aktiv, mens trykknappen holdes inde. Når knappen slippes, vender kontakten tilbage til OFF. Afbryderen er derfor velegnet til kredsløb, hvor en funktion kun skal aktiveres kortvarigt.
Huset er CNC-bearbejdet i AISI 316 rustfrit stål. Kapslingsklassen IP67 yder beskyttelse ved midlertidig nedsænkning, og den mekaniske levetid er angivet til 20.000 aktiveringscyklusser. FLAT-familien har patenteret design.

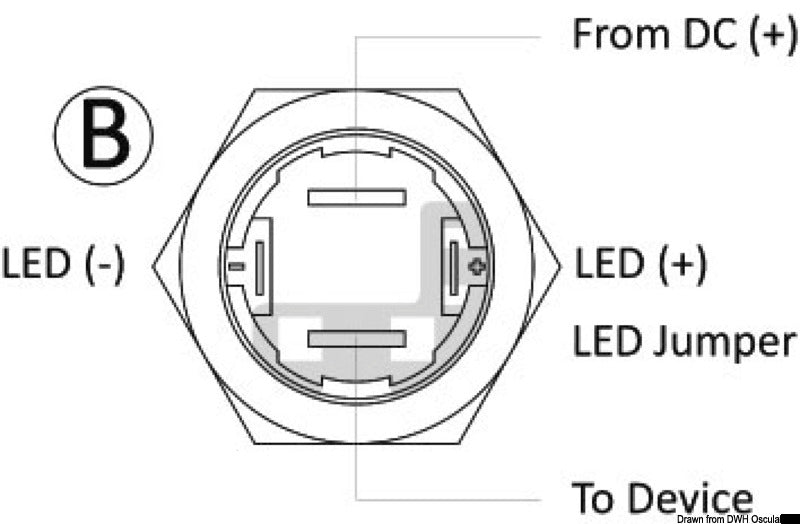

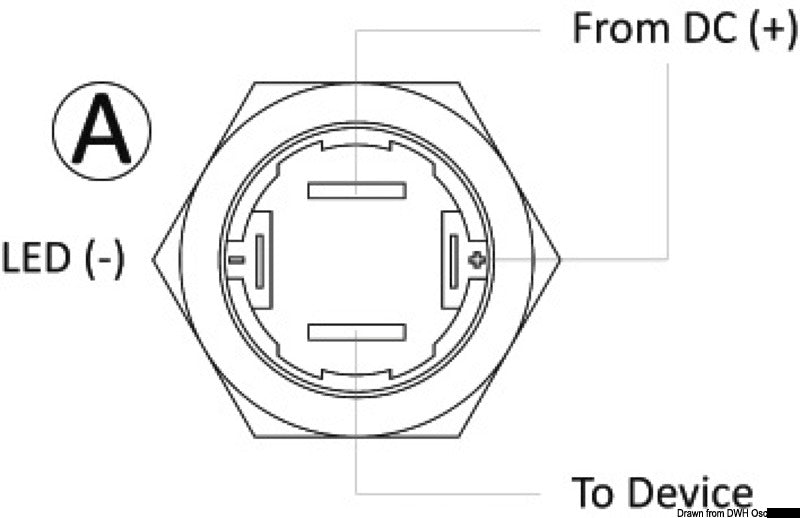

LED-ringen kan forbindes på to måder. Ved forbindelsesdiagram A lyser ringen konstant, mens diagram B får ringen til kun at lyse, når kontakten aktiveres i ON-positionen. Det gør det muligt at vælge mellem permanent orienteringslys og visning af den aktiverede funktion.

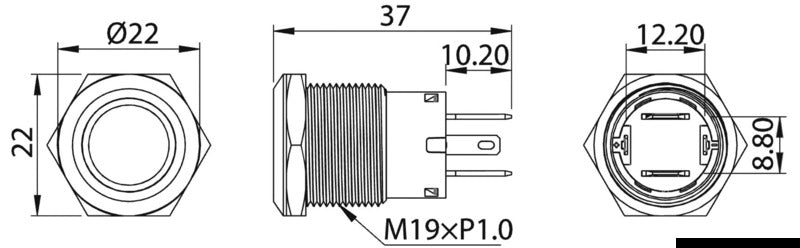

Afbryderen har en udvendig diameter på 22 mm og en dybde på 37 mm. Monteringshullets diameter og terminaltypen er ikke specificeret. Etiketsæt med varenr. 14.215.25 fås separat og indeholder 40 baggrundsbelyste marinefunktionsetiketter til FLAT-afbrydere i 14.215.xx-familien.
Vigtige funktionerMomentan (ON)-OFF-funktion
24 V og maks. 10 A
Hvid cirkulær LED-ring
Valg mellem konstant LED-lys og lys ved aktivering
CNC-bearbejdet hus i AISI 316 rustfrit stål
IP67 – beskyttet ved midlertidig nedsænkning
Mekanisk levetid på 20.000 cyklusser
Udvendig diameter 22 mm og dybde 37 mm
Patenteret design
