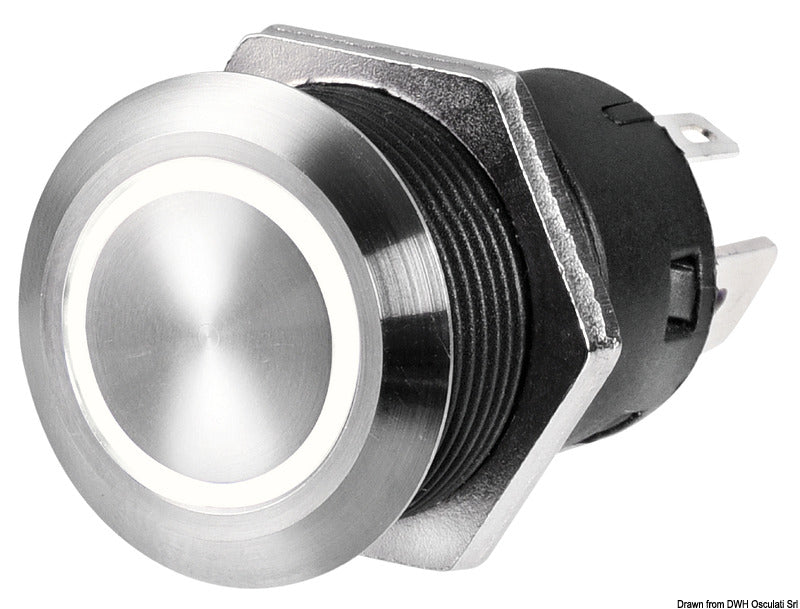

Denne FLAT trykknapafbryder i AISI 316 rustfrit stål med LED-lysring er en fastholdende ON-OFF-kontakt til panelmontering i elektriske 12 V-kredsløb. Kontakten kan belastes med op til 20 A og har en hvid, cirkulær LED-lysring omkring trykfladen.
Det lavprofilerede hus er CNC-bearbejdet i AISI 316 rustfrit stål. Materialet og IP67-beskyttelsen gør kontakten velegnet til installationer i udsatte miljøer, hvor fronten kan blive påvirket af fugt og vand. IP67 angiver beskyttelse ved midlertidig nedsænkning.

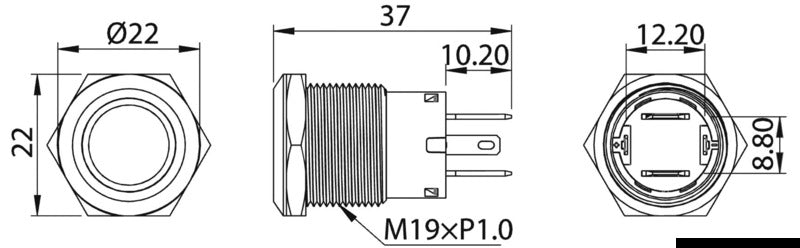

Kontakten har en synlig frontdiameter på Ø22 mm og en samlet monteringsdybde på 37 mm. Den monteres gennem et rundt panelhul og fastgøres med den gevindskårne M19 × 1,0-hals. Konstruktionen er patenteret og har en angivet levetid på 20.000 aktiveringscyklusser.

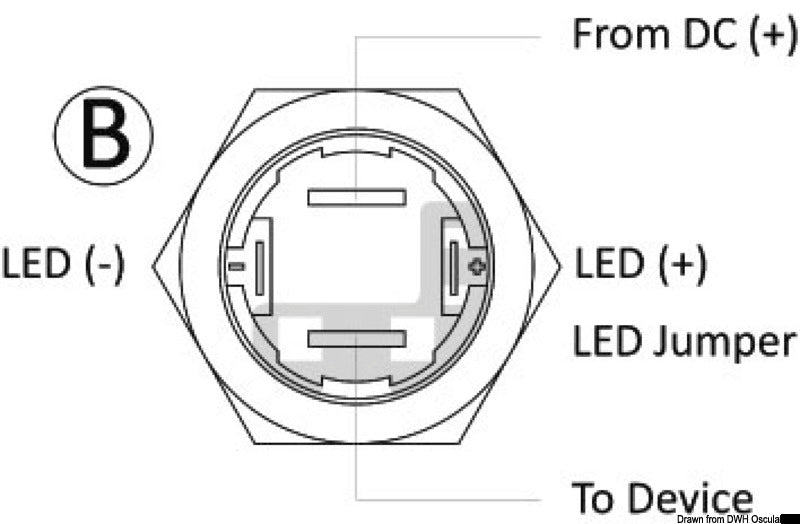

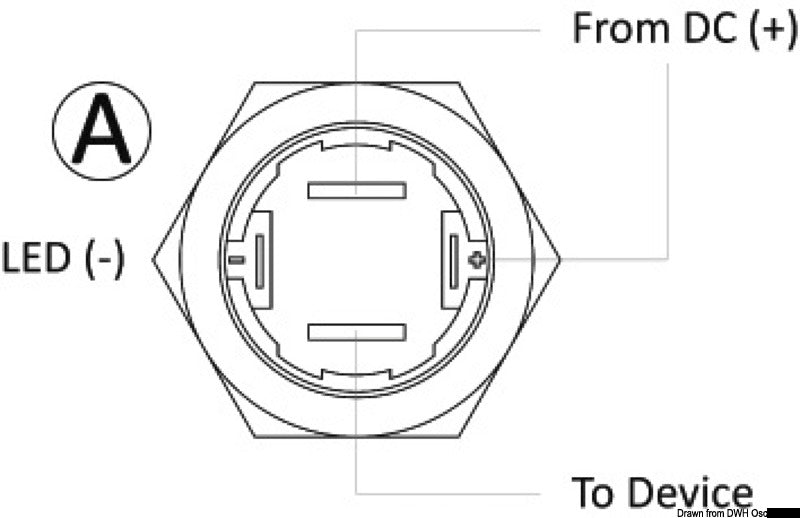

LED-lysringens funktion kan tilpasses ved tilslutningen. Diagram A giver en konstant tændt lysring, mens diagram B får lysringen til kun at lyse, når kontakten står i ON-position. Det gør det muligt at vælge mellem orienteringslys og tydelig visning af kontaktens aktive status.
Et præmonteret kabelsæt med varenr. 14.215.20 kan anvendes til hurtig installation og indeholder jumperkabel til valg af LED-funktion. Et sæt med 40 baggrundsbelyste kontaktmærkater til FLAT-kontakter fås under varenr. 14.215.25. Tilbehøret er ikke dokumenteret som inkluderet.
Vigtige funktionerFastholdende ON-OFF-funktion
12 V og maksimal belastningsstrøm på 20 A
Hvid, cirkulær LED-lysring
LED kan kobles som konstant tændt eller aktiveret i ON-position
CNC-bearbejdet hus i AISI 316 rustfrit stål
IP67-beskyttelse ved midlertidig nedsænkning
Frontdiameter Ø22 mm og monteringsdybde 37 mm
Panelmontering med M19 × 1,0-gevind
Levetid på 20.000 aktiveringscyklusser
