Denne FLAT trykknapafbryder i AISI 316 rustfrit stål med LED-ring er en panelmonteret afbryder med fastholdende ON-OFF-funktion. Varianten er beregnet til 24 V DC, har en mærkestrøm på 10 A og er udstyret med en blå LED-lysring omkring knappen.
Huset er CNC-bearbejdet i AISI 316 rustfrit stål, som er velegnet til krævende maritime installationer. Afbryderen har IP67-beskyttelse og tåler dermed midlertidig nedsænkning. Den dokumenterede mekaniske levetid er 20.000 koblingscyklusser.

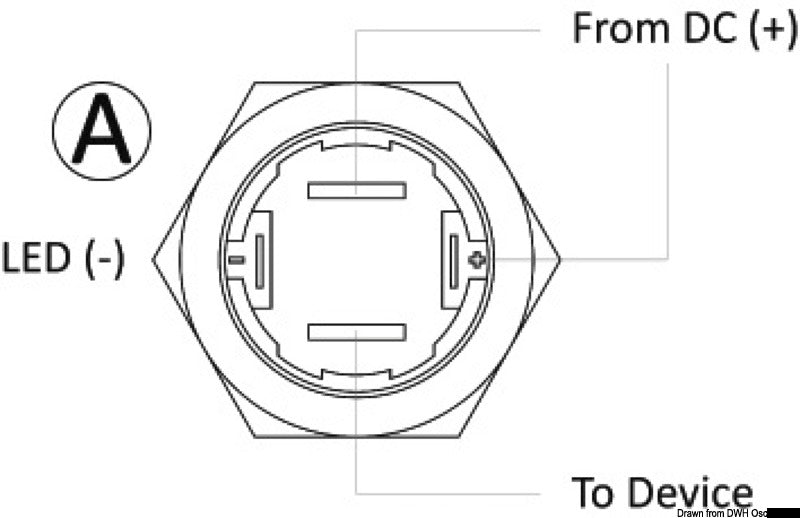

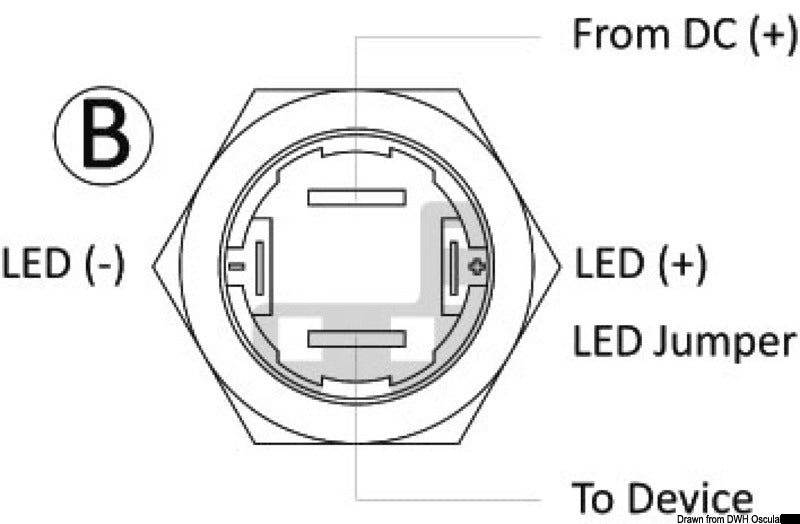

LED-ringen kan forbindes på to måder. Ved diagram A lyser ringen konstant, mens den ved diagram B kun lyser, når afbryderen står i ON-position. Det gør det muligt at vælge mellem permanent orienteringslys og en visuel indikering af afbryderens status.

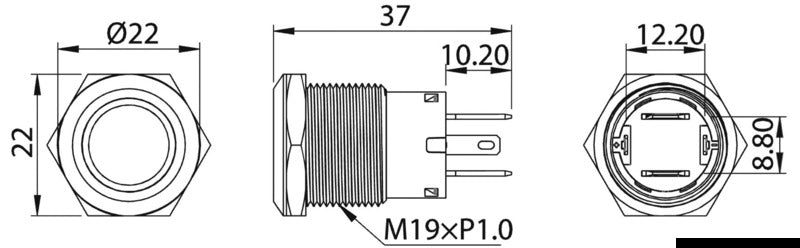

Afbryderen monteres i et panel ved hjælp af den gevindskårne krop og fastspændingsmøtrikken. Frontdiameteren er 22 mm, den samlede dybde er 37 mm, og monteringsgevindet er M19 × P1,0. Et specifikt monteringshul og en maksimal paneltykkelse er ikke angivet.
Til FLAT-familien findes et præmonteret ledningssæt med varenr. 14.215.20 og 15 cm ledninger. Et symbolark med varenr. 14.215.25 indeholder 40 assorterede, bagbelyste marinesymboler i ridsefast og vandbestandigt membranmateriale.
Vigtige funktionerFastholdende ON-OFF-funktion
24 V DC og 10 A
Blå LED-ring med valgfri lysfunktion
CNC-bearbejdet hus i AISI 316 rustfrit stål
IP67-beskyttelse ved midlertidig nedsænkning
Panelmontering med M19 × P1,0-gevind
Frontdiameter på 22 mm og samlet dybde på 37 mm
Levetid på 20.000 koblingscyklusser
