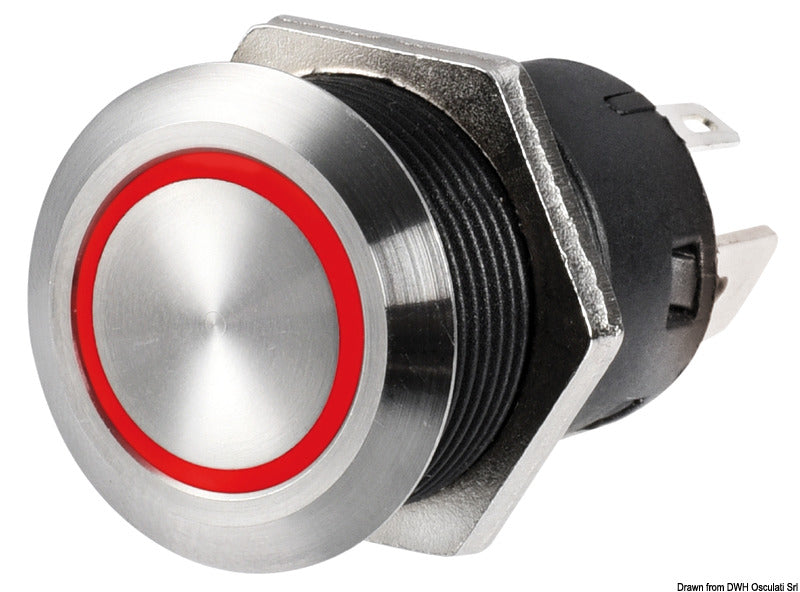

Denne FLAT trykknapafbryder i rustfrit stål med LED-ring er en panelmonteret, fastholdende ON-OFF-kontakt til 24 V-systemer. Varianten er dimensioneret til 10 A ved 24 V og har en rød LED-lyskrans omkring trykfladen.
Huset er CNC-bearbejdet i AISI 316 rustfrit stål og har en lav, rund frontprofil. Kapslingsklassen IP67 beskytter kontakten ved midlertidig nedsænkning, hvilket gør konstruktionen velegnet til udsatte elektriske installationer. Den mekaniske levetid er 20.000 betjeningscyklusser, og konstruktionen er patenteret.

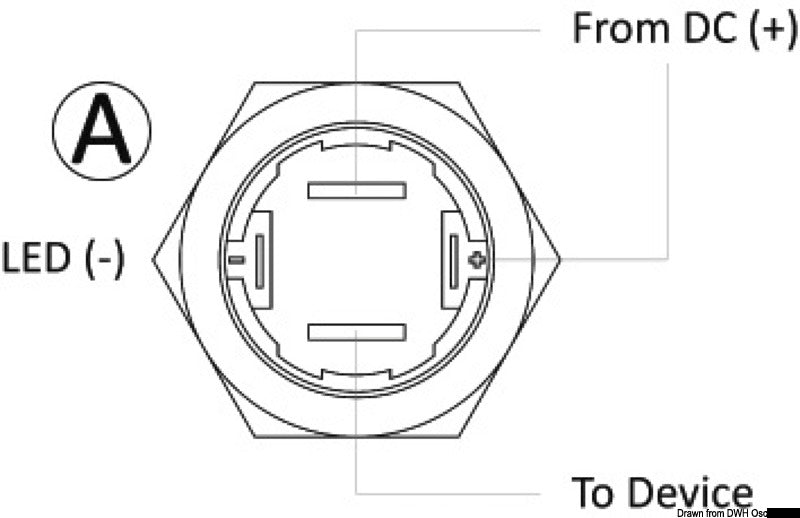

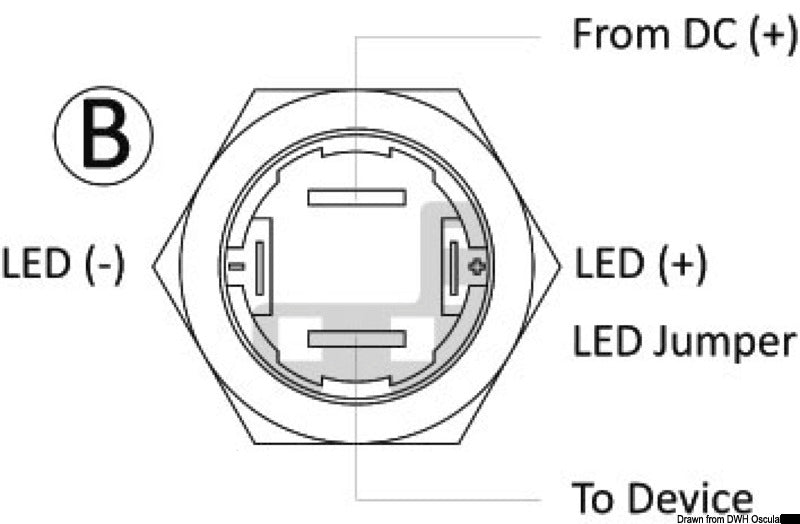

LED-ringen kan forbindes på to måder. Ved diagram A er LED-ringen konstant tændt, mens diagram B tænder LED-ringen, når kontakten står i ON-position. Det gør det muligt at vælge mellem permanent orienteringslys og visuel indikering af kontaktens aktive tilstand.

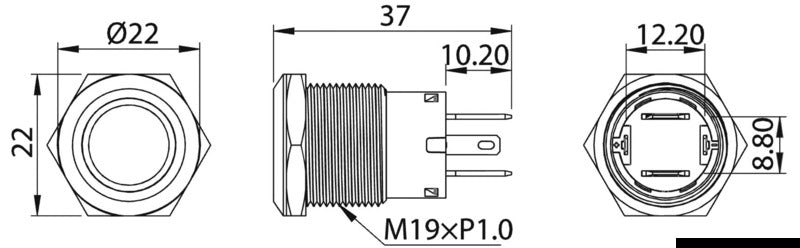

Kontakten monteres i et panel ved hjælp af det gevindskårne kontakthus og den bagvedliggende sekskantmøtrik. Fronten har en diameter på 22 mm, den samlede dybde er 37 mm, og monteringsgevindet er M19 × 1,0.
Et præmonteret kabelsæt med varenr. 14.215.20 kan anvendes som valgfrit tilbehør. Kabelsættet har 15 cm kabler og understøtter både konstant og kontaktstyret LED-belysning. Mærkatsæt 14.215.25 med 40 maritime symboler kan anvendes til funktionsmærkning af kontakten.
Vigtige funktionerFastholdende ON-OFF-funktion
24 V og 10 A
Rød LED-ring med to tilslutningsmuligheder
CNC-bearbejdet hus i AISI 316 rustfrit stål
IP67-beskyttelse ved midlertidig nedsænkning
Panelmontering med M19 × 1,0-gevind
Frontdiameter på 22 mm og dybde på 37 mm
Mekanisk levetid på 20.000 cyklusser
