Denne FLAT trykknapafbryder i AISI 316 rustfrit stål med LED-ring er en belyst og vandtæt panelkontakt til 24 V DC-installationer i både og fritidskøretøjer. Varianten har blå LED-ring og en momentan (ON)-OFF-funktion, som slutter kredsløbet, mens knappen holdes inde, og automatisk returnerer til OFF, når den slippes.

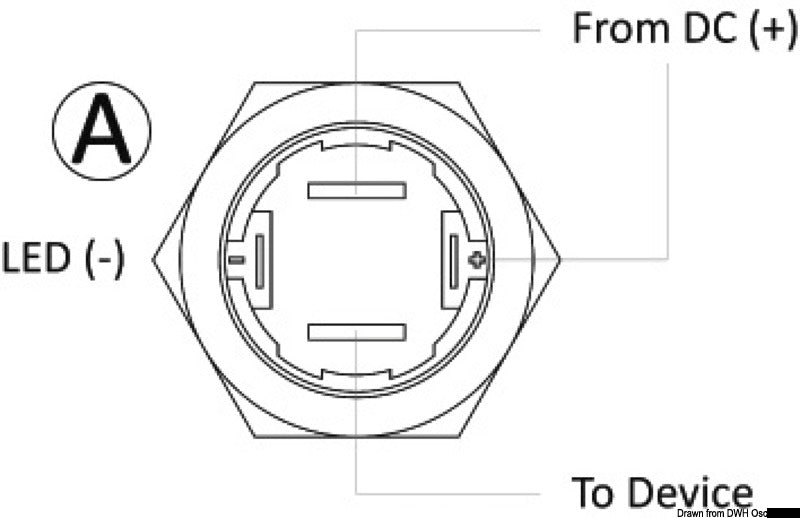

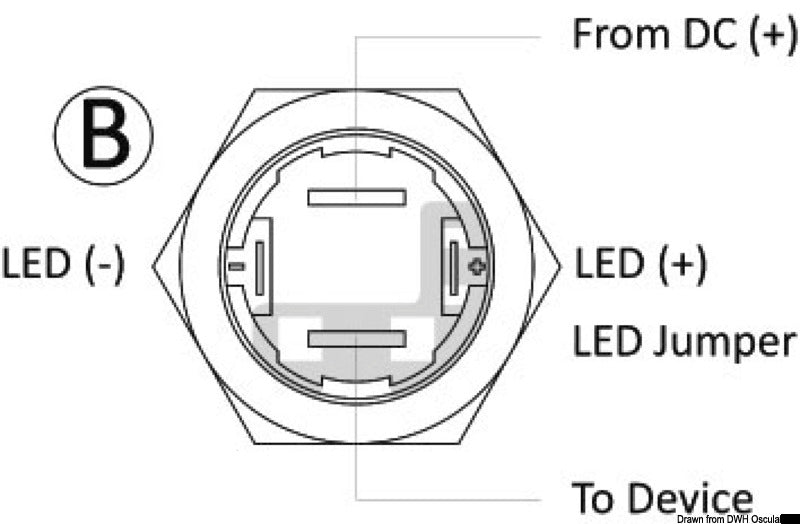

Kontakten er dimensioneret til maksimalt 10 A ved 24 V DC. LED-ringen kan tilsluttes efter to principper: enten så den lyser konstant, eller så den kun lyser, når kontakten aktiveres. Ved aktiveringsstyret tilslutning lyser ringen derfor kun, mens denne momentvariant holdes inde.

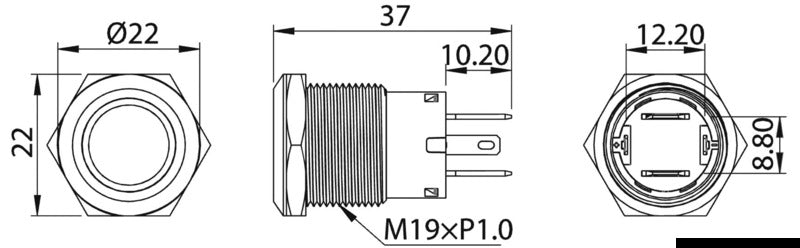

Det CNC-bearbejdede hus og fronten er fremstillet af AISI 316 rustfrit stål. Den flade front har en udvendig diameter på 22 mm, mens den samlede dybde er 37 mm. Kontakten monteres gennem et panel med M19 × 1,0-gevindhus og møtrik. Den bageste tilslutningsdel måler 12,20 × 8,80 mm, og terminalfremspringet er 10,20 mm.
IP67-kapslingen beskytter ved midlertidig nedsænkning og gør kontakten egnet til udsatte elektriske panelinstallationer. Den elektriske levetid er angivet til 20.000 aktiveringscyklusser, og FLAT-konstruktionen har et patenteret design.
Et præmonteret ledningssæt med varenr. 14.215.20 kan anvendes til hurtig installation eller reparation og giver mulighed for valg mellem konstant LED-lys og LED-lys ved aktivering. Labelsættet med varenr. 14.215.25 indeholder 40 baggrundsbelyste, ridsefaste og vandbestandige marine labels til kontakter i 14.215-serien.
Vigtige funktionerMomentan (ON)-OFF-funktion med fjederretur
24 V DC og maks. 10 A
Blå, ringformet LED-belysning
LED kan være konstant tændt eller følge kontaktens aktivering
CNC-bearbejdet AISI 316 rustfrit stål
IP67-beskyttelse ved midlertidig nedsænkning
Ø22 mm front og M19 × 1,0-monteringsgevind
Gennemgående panelmontering med møtrik
20.000 aktiveringscyklusser
