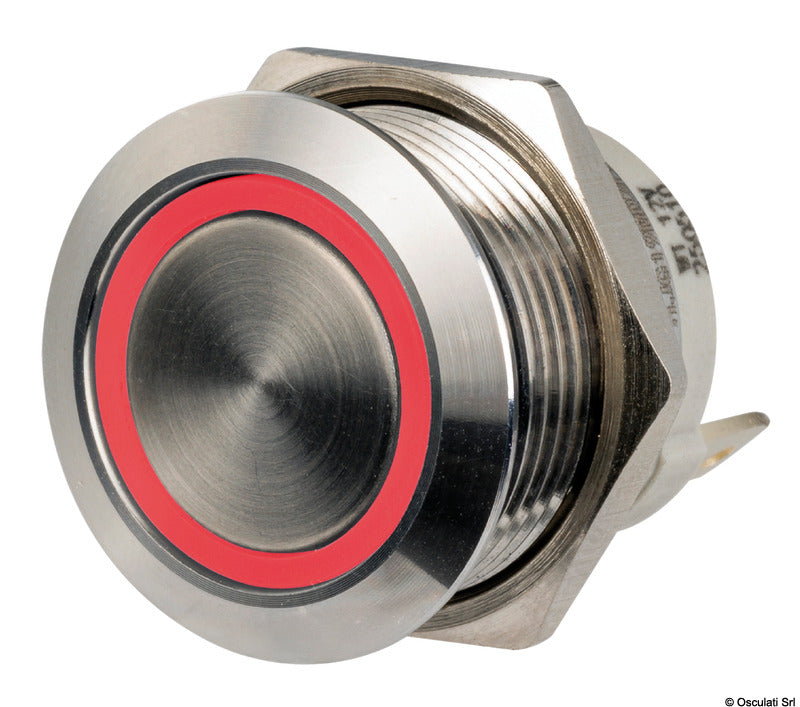

Denne FLAT vandalbestandige lavprofil-trykknapafbryder i AISI 316 rustfrit stål er en belyst momentkontakt til panelmontering i elektriske 12/24 V-systemer. Varianten har en rød LED-lysring, en mærkestrøm på 20 A og kontaktfunktionen (ON momentant)–OFF.
Kontakten er kun sluttet, mens trykfladen aktiveres. Når trykket ophører, sørger fjederreturen for, at kontakten automatisk vender tilbage til OFF. Funktionen er velegnet til installationer, hvor en elektrisk funktion kun skal være aktiv under manuel betjening.
Det vandalbestandige hus er CNC-bearbejdet i AISI 316 rustfrit stål og har en plan front med en udvendig flangediameter på 21,8 mm. Den centrale trykflade måler Ø13 mm, den viste kropsdiameter er 15,67 mm, og den samlede aksiale dybde inklusive terminalområdet er 24,78 mm. Frontflangen rager 1,8 mm frem, mens den cylindriske kropssektion er 11,8 mm lang.
Kontakten er IP67-klassificeret og monteres gennem et panel ved hjælp af gevindkrop og kontramøtrik. Den kan monteres i paneler med en tykkelse på op til 8 mm. Bagsiden har tre fladstikterminaler, og fladstikbredden er 4,8 mm.
Et kompatibelt præmonteret stik med varenr. 14.315.20 kan anvendes til enklere kabling og giver mulighed for at vælge mellem LED-lys ved aktivering og konstant LED-lys. Stik med automatisk genindkoblingssikring findes som varenr. 14.315.31, 14.315.32, 14.315.33 og 14.315.34 med henholdsvis 5, 10, 15 og 20 A sikringskapacitet. Valget af sikring skal tilpasses belastningen og den konkrete installation.
Vigtige funktionerKontaktfunktion: (ON momentant)–OFF med fjederretur
Volt: 12/24 V
Mærkestrøm: 20 A
Rød LED-lysring
CNC-bearbejdet hus i AISI 316 rustfrit stål
Vandalbestandig lavprofilkonstruktion
IP67
Panelmontering med gevindkrop og kontramøtrik
Maksimal paneltykkelse: 8 mm
Tre fladstikterminaler på bagsiden
