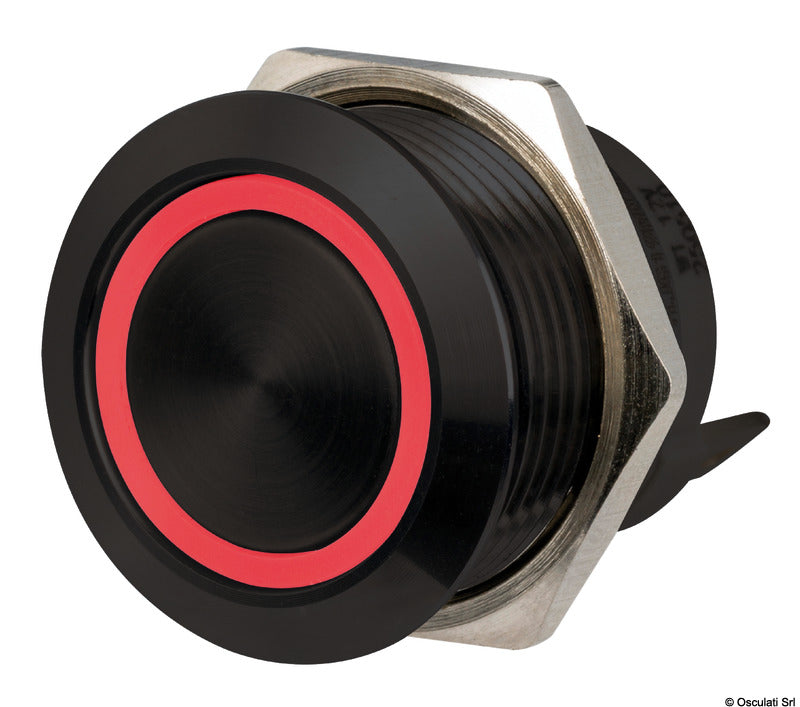

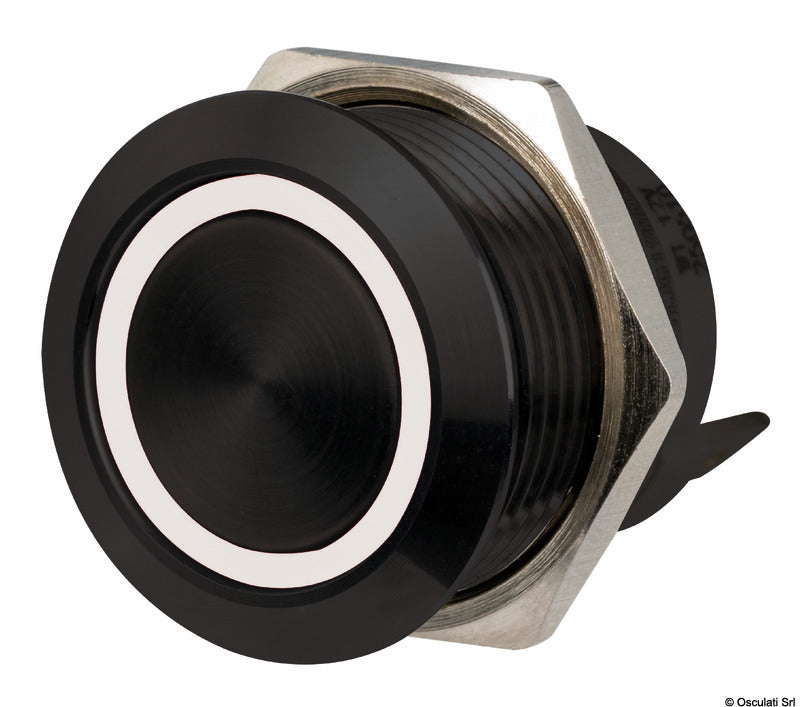

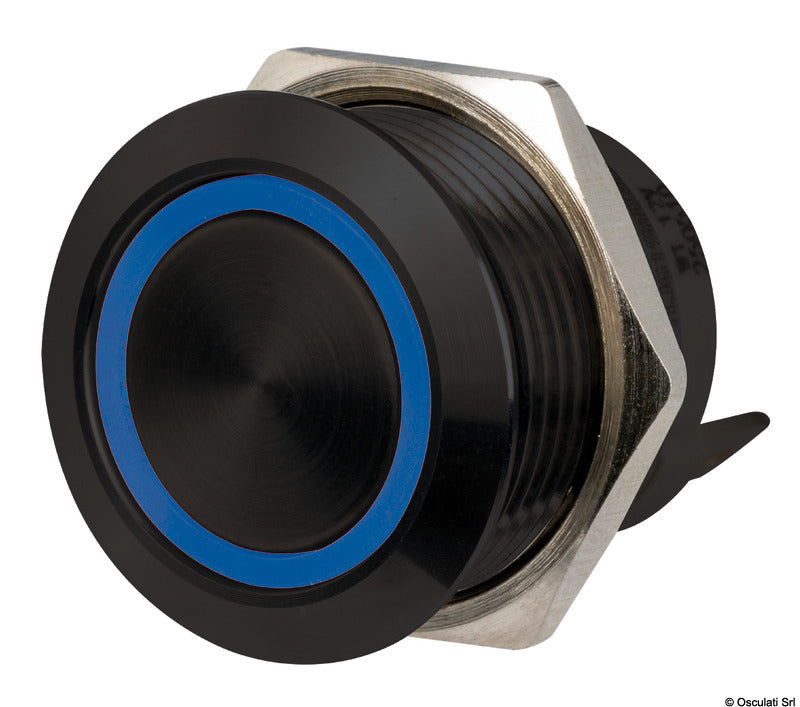

Denne FLAT vandalsikre trykknapkontakt i AISI 316 rustfrit stål med LED-ring er en lavprofilkontakt til elektriske systemer med 12 eller 24 V DC. Kontakten har momentan ON-funktion og er kun sluttet, mens trykknappen aktiveres. Når knappen slippes, returnerer den automatisk til OFF.
Det CNC-bearbejdede kabinet er fremstillet af AISI 316 rustfrit stål og har en sort PVD-finish. Konstruktionen kombinerer et plant, rundt design med kapslingsklasse IP67 og er beregnet til panelmontering gennem et rundt hul. Den gevindskårne kontaktkrop fastspændes på panelets bagside med en møtrik.
Kontakten er dimensioneret til en strømkapacitet på 20 A og fungerer som en momentan sluttekontakt med normalt åben kontaktfunktion. Den integrerede RBW LED-ring indeholder rød, blå og hvid belysning, som vælges via separate farveterminaler.
LED-ringen kan forbindes, så den tænder sammen med belastningen, når knappen trykkes ind, eller så den lyser konstant uafhængigt af kontaktens momentanstatus. LED-forbindelsen er angivet som fælles katode, men fællesterminalen er samtidig mærket med et plustegn. Tilslutningen skal derfor kontrolleres omhyggeligt mod det relevante ledningsdiagram før spænding tilsluttes.
Det præmonterede ledningsstik med varenr. 14.315.20 er kompatibelt med kontakten og har 15 cm kabel, LED-jumper til aktiveret eller konstant lys samt låsering. Kompatible stik med automatisk genindkobling findes som varenr. 14.315.31, 14.315.32, 14.315.33 og 14.315.34 med henholdsvis 5, 10, 15 og 20 A automatsikring. Sikringsstørrelsen skal vælges efter belastningen og den konkrete kabelinstallation.
Vigtige funktionerMomentan ON-funktion med automatisk retur til OFF
Til 12/24 V DC-systemer
Strømkapacitet på 20 A
CNC-bearbejdet AISI 316 rustfrit stål
Sort PVD-finish
Vandalsikker lavprofilkonstruktion
Kapslingsklasse IP67
Integreret RBW LED-ring med rød, blå og hvid belysning
Panelmontering med gevindkrop og møtrik
LED kan forbindes til aktiveret eller konstant lys
