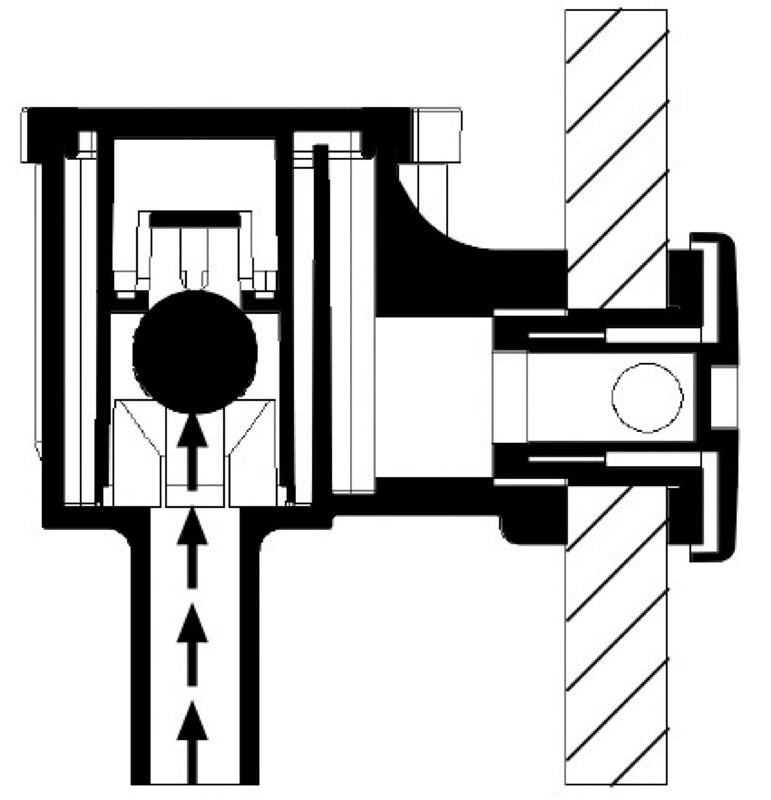

Denne Fuel-Lock brændstoftankudluftning med anti-tilbageløbssikring er beregnet til udluftningsledningen på en maritim brændstoftank. Udluftningen lader luft passere ud af tanken, mens et integreret fældesystem tilbageholder brændstof.
Fældesystemet reducerer risikoen for brændstofudløb, forurening og striber på skrogsiden. En intern skotkonstruktion modvirker samtidig, at vand trænger gennem udluftningen og videre ind i brændstoftanken.

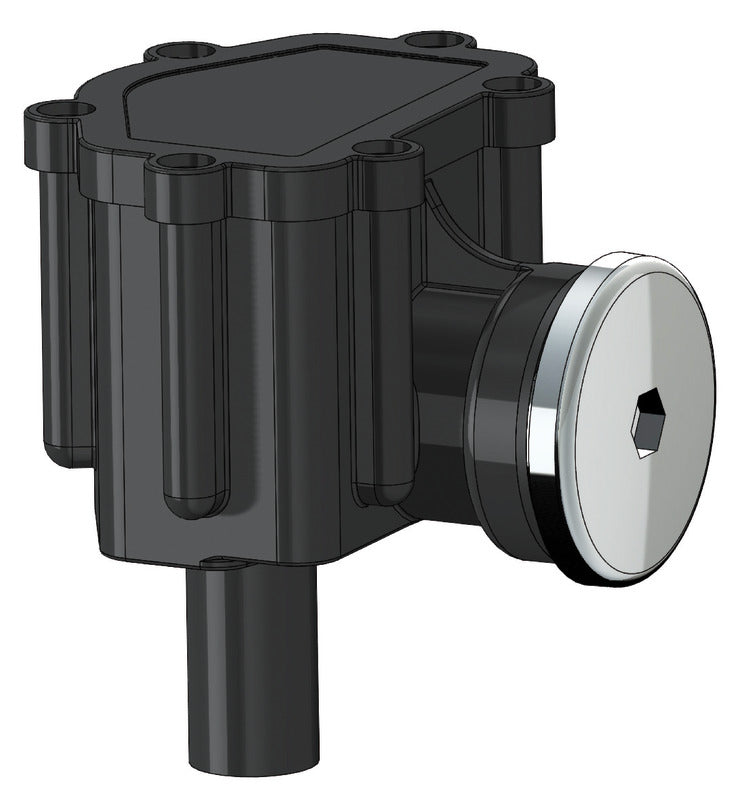

Den synlige udvendige del er fremstillet af poleret AISI 316 rustfrit stål. Den indvendige enhed er udført i copolymer-polypropylen, som er modstandsdygtigt over for kulbrinter.
Udluftningen monteres gennemgående i et skot eller panel med en maksimal materialetykkelse på 12 mm. Den polerede front placeres udvendigt, mens fældehuset og den nederadrettede slangestuds placeres på indersiden. Slangetilslutningen er beregnet til en udluftningsslange med nominel indvendig diameter på 16 mm, og slangestudsens viste udvendige diameter er 16,5 mm.
Det samlede lodrette mål inklusive slangestudsen er 87,3 mm. Husets lodrette mål er 54,3 mm, studssektionen er 33 mm, og den lige del af studsen er 30 mm. Sidevisningen angiver desuden et indvendigt husmål på 70,1 mm og et frontfremspring på 9,1 mm. I den anden projektion er husmålet 56,5 mm og det samlede mål inklusive front- og monteringsdel 79,2 mm.
Vigtige funktionerUdluftning til maritime brændstoftanke
Internt fældesystem tilbageholder brændstof
Intern konstruktion modvirker vandindtrængning
Poleret udvendig del i AISI 316 rustfrit stål
Indvendig enhed i kulbrintebestandig copolymer-polypropylen
Slangetilslutning til 16 mm udluftningsslange
Gennemgående skot- eller panelmontering
Maksimal paneltykkelse: 12 mm
