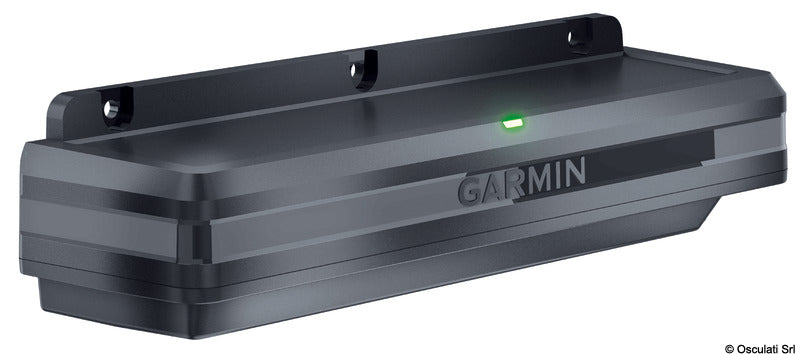

Dette Garmin Spectra LC102 LED-styremodul er et kompakt, 1-kanals modul til styring af dekorativ LED-belysning ombord. Modulet forbindes med bådens NMEA 2000-netværk og kan styre dæmpbare RGB-, RGBW-, CRGBW- og enkeltkanals LED-lyskilder. Den ene LED-udgang kan belastes med op til 2 A.
Lysstyrke, farver, effekter, grupper og lysscener kan betjenes fra en kompatibel Garmin-chartplotter eller MFD. Indledende konfiguration og efterfølgende styring kan også udføres via ActiveCaptain-appen på en kompatibel smartphone. Udvalgte funktioner kan betjenes fra en kompatibel Fusion Apollo-stereo, og audio-sync gør det muligt at synkronisere farveblanding eller lyseffekter med musikken i en tilknyttet audiozone.
LC102 kan integreres med LED-belysning i blandt andet højttalere, subwoofere, wake-tower-højttalere, LED-strips, undervandslys, orienteringslys og oplyste kopholdere, når spændings-, tilslutnings- og strømkravene overholdes. Modulet er kompatibelt med blandt andet Garmin GPSMAP 9000-, GPSMAP 8600-, GPSMAP x3-, ECHOMAP Ultra 2- og ECHOMAP UHD2-serierne samt Fusion Apollo RA770, RA670 og WB675. De relevante enheder skal være forbundet til samme NMEA 2000-netværk.
Modulet anvendes i et 12- eller 24 V DC-system. Det tilladte spændingsområde er 10,8–16,0 V DC ved 12 V og 21,6–32,0 V DC ved 24 V. Strømforsyningens spænding skal svare til spændingen på de tilsluttede LED-lyskilder, og 12- og 24 V-komponenter må ikke blandes. LC102 har overspændings- og overstrømsbeskyttelse og kræver en ekstern træg 2 A-sikring tæt ved strømkilden. NMEA 2000 LEN er 2 med et forbrug på højst 70 mA, men modulets hovedforsyning skal tilsluttes separat.
Kabinettet måler 113 × 52 × 47 mm og vejer 83 g. IP67-klassifikationen beskytter mod støvindtrængning og utilsigtet nedsænkning i op til 1 m vand i højst 30 minutter. Driftstemperaturen er 0 til 50 °C, opbevaringstemperaturen er −20 til 70 °C, og den kompassikre afstand er 20 cm.
Modulet monteres på en plan, lodret overflade med stikforbindelserne vendt nedad. Monteringsstedet skal være tilgængeligt, beskyttet mod permanent nedsænkning og placeret væk fra brændstoftanke, brændbare dampe og kraftige elektromagnetiske støjkilder. De medfølgende panhovedskruer skal anvendes; forsænkede skruer kan beskadige huset. Til forboring anbefales et 2 mm bor.
Til strømforsyningen anvendes 16 AWG/1,3 mm² fortinnet marineledning, mens LED-forbindelsen anvender 20 AWG/0,5 mm² fortinnet marineledning. Ved 16 AWG kan strømledningen til LC102 forlænges op til 7,5 m ved 12 V og op til 15 m ved 24 V. Blottede forbindelser skal beskyttes med marinegodkendte vandtætte stik eller vandtæt krympeflex. LED- og højttalerledninger bør ikke føres samlet, da det kan skabe interferens.
Pakken indeholder LC102-modulet, strøm-flying-lead med vandbestandigt trepolet stik, ét LED-flying-lead med vandbestandigt sekspolet stik, NMEA 2000 T-stik, 0,3 m NMEA 2000-kabel, monteringsskruer og dokumentation. LED-lyskilder og ekstern sikring medfølger ikke. Originale tilslutningsdele omfatter strømledning 010-13286-01, LED-ledning 010-13286-02 og sekspolet marine-LED-kabel 010-13386-00.
En normalt åben momentkontakt kan tilsluttes for lokal tænd/sluk-betjening uden chartplotter, stereo eller app. Når lyset tændes igen, gendannes den senest anvendte lyskonfiguration. Produktet er udelukkende beregnet til LED-belysning og må ikke anvendes til navigationslys, ikke-LED-lyskilder eller andre elektriske apparater.
Vigtige funktioner1-kanals LED-styring med maks. 2 A udgangsstrøm
Til 12 eller 24 V DC-installationer
Understøtter RGB, RGBW, CRGBW og enkeltkanals dæmpbar LED
Styring via NMEA 2000, kompatibel Garmin-MFD og ActiveCaptain
Understøtter lysscener, grupper, farver, effekter og audio-sync
IP67-klassificeret kabinet
Produktmål: 113 × 52 × 47 mm
Produktvægt: 83 g
Garmin-producentnummer: 010-02829-00
LED-lyskilder og ekstern 2 A-sikring medfølger ikke
